RDW7系列智能型万能式断路器附件
标配附件 选配附件

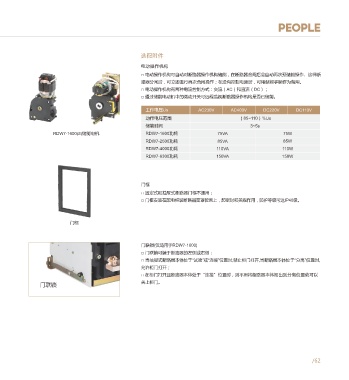

闭合电磁铁 电动操作机构
□ 当断路器同时处于断开、储能状态时，可远程通过断路器上的闭合电磁铁采用遥控方式闭合断 □ 电动操作机构可自动对断路器操作机构储能，在断路器合闸后会自动再次预储能操作，这样断
路器； 路器分闸后，可立即进行再次合闸操作；在没有控制电源时，可用储能手柄作为备用。
□ 闭合电磁铁有两种电流控制方式：交流（AC）和直流（DC）； □ 电动操作机构有两种电流控制方式：交流（AC）和直流（DC）；
□ 闭合电磁铁的工作方式属于短时工作制，不允许长时间通电，通电时间在0.2s~2s之间，通电 □ 通过储能电动机中的微动开关可远程监视断路器操作机构是否已储能。
频率为5次/min，否则会有被烧毁的危险；
□ 闭合电磁铁的工作特性见下表： 工作电压Us AC230V AC400V DC220V DC110V
RDW7-1600(S) RDW7-2500~6300(S)
动作电压范围 （85~110）%Us
工作电压Us AC230V AC400V DC220V DC110V 储能时间 3~5s
动作电压范围 (85～110)% Us RDW7-1600(S)储能电机 RDW7-1600功耗 75VA 75W
启动电流 1.3A 0.7A 1.3A 2.5A RDW7-2500功耗 85VA 85W
吸合时间 ≤70ms RDW7-4000功耗 110VA 110W
RDW7-6300功耗 150VA 150W
注1 在断路器维护时也可进行手动储能操作
分励脱扣器 门框
□ 当断路器处于合闸状态时，可远程对断路器上的分励脱扣器采用摇控方式进行分闸；
□ 固定式和抽屉式断路器门框不通用；
□ 分励脱扣器有两种电流控制方式：交流（AC 和直流（DC
□ 门框安装在配电柜装断路器面罩位置上，起密封和美观作用，防护等级可达IP40级。
□ 分励脱扣器的工作方式是属于短时工作制，不允许长时间通电，通电时间在0.2s~2s之间，通
电频率为5次/min 否则会有被烧毁的危险；
□ 分励脱扣器的工作特性见下表：
门框
工作电压Us AC230V AC400V DC220V DC110V
RDW7-1600(S) RDW7-2500~6300(S)
动作电压范围 (70～110)% Us
门联锁(仅适用于RDW7-1600)
启动电流 1.3A 0.7A 1.3A 2.5A
□ 门联锁可装于断路器的左侧或右侧；
吸合时间 ≤30ms
□ 当抽屉式断路器本体处于“试验”或“连接”位置时,禁止柜门打开,当断路器本体处于“分离”位置时,
允许柜门打开；
□ 在柜门打开且断路器本体处于“连接”位置时，则不用将断路器本体摇出到分离位置就可以
门联锁 关上柜门。
