RDW7系列智能型万能式断路器

安装说明 断路器安装环境

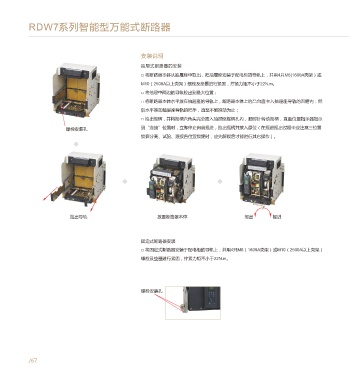

抽屉式断路器的安装 □ 断路器安装时应提供足够空间来保证良好的空气流通。在断路器上端和下端连接间的隔离物必
□ 将断路器本体从抽屉座中取出，把抽屉座安装于配电柜的导轨上，并用4只M6(1600A壳架）或 须是非磁性材料，避免形成磁回路影响产品使用。
M10（2500A以上壳架）螺栓及垫圈进行紧固，拧紧力矩不小于22N.m。 □ 支点应固定在配电柜架上，确保断路器接线端子不应承担用户外接母排的重量(这个支撑应安装
□ 将抽屉中两边的导轨拉出到最大位置； 在端子近处)。
□ 将断路器本体水平放在抽屉座的导轨上，断路器本体上的凸台应卡入抽屉座导轨的凹槽内；然
后水平推动抽屉座导轨的把手，直至不能推动为止； 用户接线母排
支点 用户接线母排
□ 抽出摇柄，并将摇柄六角头完全插入抽屉座摇柄孔内，顺时针转动摇柄，直至位置指示器指示

螺栓安装孔 到“连接”位置时，立即停止向前摇进，拉出摇柄并放入原位（在摇进摇出过程中应注意三位置
锁在分离、试验、连接各位置锁定时，应先解锁后才能进行其它操作）。
支点
≥200mm

主电路母排连接

□ 为了不影响断路器的正常使用，用户主电路接线母排建议使用T2铜母线，母线规格见表《外
接导线的截面积对应断路器的额定电流》P6 页；
□ 螺栓要求等级：≥8.8；
拉出导轨 放置断路器本体 摇出 摇进
□ 拧紧螺栓扭力矩过大或过小都是不允许的。力矩过大，螺栓容易滑丝，起不到紧固作用；
力矩过小，容易使断路器接线端子与用户接线母排接触不良；都会引起温升过高。螺栓M10扭力

固定式断路器安装 矩：42N.m；螺栓M12扭力矩：50N.m
□ 将固定式断路器安装于配电柜的导轨上，并用4只M6（1600A壳架）或M10（2500A以上壳架）
螺栓及垫圈进行紧固，拧紧力矩不小于22N.m。

螺栓安装孔

母排垂直连接方式 母排水平连接方式 RDW7-4000以上抽屉式母排水平连接方式
