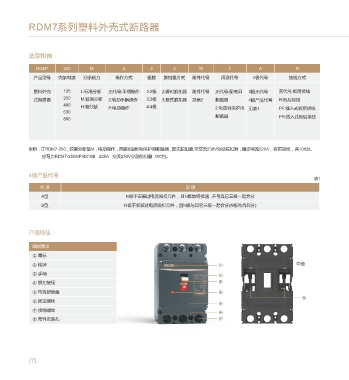

RDM7系列塑料外壳式断路器

选型指南 附件代号 表2

RDM7 250 M Z 4 3 00 2 A R RDM7-125L RDM7-125M、H RDM7-250 RDM7-400、630 、800
代号 附件名称
2P、3P、4P 2P、3P、4P 3P、4P
产品型号 壳架电流 分断能力 操作方式 极数 脱扣器方式 附件代号 用途代号 4极代号 接线方式
00 无内部附件
塑料外壳 125 L:标准分断 无代号:手柄操作 2:2极 2:瞬时脱扣器 附件代号 无代号:配电用 3极无代号 无代号:板前接线 08 报警开关
式断路器 250 M:较高分断 Z:转动手柄操作 3:3极 3:复式脱扣器 见表2 断路器 4极产品代号 R:板后接线 10 分励脱扣器
400
H:高分断 P:电动操作 4:4极 2:电动机保护用 见表1 PF:插入式板前接线
630 20 辅助开关（1N01NC）
断路器 PR:插入式板后接线
800 辅助开关（2N02NC）
02 辅助开关（2N02NC）
30 欠电压脱扣器
分励脱扣器+辅助开关（1N01NC）
举例：订RDM7-250，较高分断型M，电动操作，四极B型配电保护用断路器，复式脱扣器,带交流230V分励脱扣器，额定电流225A，板前接线，共100台。 40
分励脱扣器+辅助开关（2N02NC）
应写为RDM7-250MP/4310B 225A 交流230V分励脱扣器 100台。
12 分励脱扣器+辅助开关（2N02NC）
50 分励脱扣器+欠电压脱扣器
4极产品代号
表1 二组辅助开关（2N02NC）
60
代 号 说 明 二组辅助开关（4N04NC）
A型 N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分
22 二组辅助开关（3N03NC）
B型 N极不安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分) 23 二组辅助开关（4N04NC）
欠电压脱扣器+辅助开关（1N01NC）
70
欠电压脱扣器+辅助开关（2N02NC）
产品特征 18 分励脱扣器+报警开关
28 辅助开关（1N01NC）+报警开关
面板释义
38 欠电压脱扣器+报警开关
① 商标
48 分励脱扣器+辅助开关（1N01NC）+报警开关
② 铭牌 中盖
二组辅助开关（2N02NC）报警开关
③ 手柄 68
二组辅助开关（3N03NC）报警开关
④ 脱扣按钮
05 二组辅助开关（3N03NC）报警开关
⑤ 可拆卸面盖
欠压脱扣器+辅助开关（1N01NC）+报警开关
⑥ 固定螺丝 78
欠压脱扣器+辅助开关（2N02NC）+报警开关
⑦ 接线螺丝
注: 报警开关 辅助开关 分励脱扣器 欠电压脱扣器 引线方向 左面安装 右面安装
⑧ 附件安装孔
(所有内部附件除欠电压脱扣器、DC24V分励脱扣器为端子出线，其他附件均为引出线,线长500mm) 手柄
1、RDM7-125、RDM7-250 二极产品仅提供：08、10、20、02、30 、28,且安装位置仅能右装。
2、附件代号08、10、20若更改安装位置及引线方向，请订货时注明。
