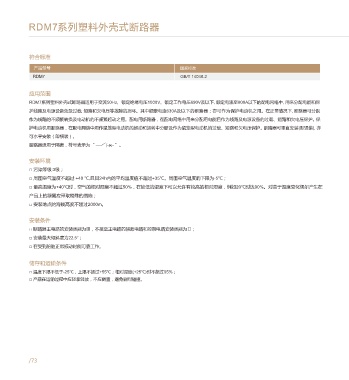

RDM7系列塑料外壳式断路器

符合标准 技术指标
产品型号 国家标准 壳架等级额定 额定电流 额定工作 额定绝缘 额定极限短路 额定极限/额定运行Icu/Ics(KA)
型 号 极数 飞弧距离(mm)
RDM7 GB/T 14048.2 电流Inm(A) In(A) 电压Ue(V) 电压(V) 分断能力代号 AC400V AC690V
10、16、20、 2、3、4 L 50/35 20/10
25、32、40、
RDM7-125 125 2、3、4 M 70/50 20/12 ≤50
应用范围 50、63、80、
100、125 3、4 H 100/70 30/15
RDM7系列塑料外壳式断路器适用于交流50Hz，额定绝缘电压1000V，额定工作电压690V及以下, 额定电流至800A以下的配电网络中, 用来分配电能和保
100、125、 2、3、4 L 50/35 20/10
护线路及电源设备免受过载, 短路和欠电压等故障的损坏。其中额定电流630A及以下的断路器；亦可作为保护电动机之用。在正常情况下, 断路器可分别 160、180、
RDM7-250 250 2、3、4 M 20/12 ≤50
200、225、 70/50
作为线路的不频繁转换及电动机的不频繁起动之用。配电用断路器，在配电网络中用来分配用电能且作为线路及电源设备的过载、短路和欠电压保护。保 250 3、4 H 100/70 30/15
护电动机用断路器，在配电网络中用作鼠笼型电动机的起动和运转中分断及作为鼠笼型电动机的过载、短路和欠电压保护。断路器可垂直安装(即竖装), 亦 3、4 L 20/10
225、250、 50/50
可水平安装（即横装）。 RDM7-400 400 315、350、 400/690 1000 3、4 M 70/70 35/18 ≤100
400
断路器适用于隔离，符号表示为“ ”。 3、4 H 100/85 35/18
3、4 L 50/50 20/10
400、500、
安装环境 RDM7-630 630 630 3、4 M 70/70 35/18 ≤100
3、4 H 100/85 35/18
□ 污染等级:3级；
3、4 L 65/65 20/15
□ 周围空气温度不超过 +40 ℃,且其24h内的平均温度值不超过+35℃。周围空气温度的下限为-5℃； 500、630、
RDM7-800 800 700、800 3、4 M 75/75 35/18 ≤100
□ 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生在
3、4 H 100/85 35/18
产品上的凝露应采取特殊的措施；
备注：RDM7-125、RDM7-250的2极产品工作电压只有400V。
□ 安装地点的海拔高度不超过2000m。
海拔高度降容系数
安装条件
海拔高度(m) 工作电流降容系数 短路分断能力降容系数 工频耐压(V)
□ 断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路安装类别为Ⅱ；
2000 1 1 2200
□ 安装最大倾斜度为22.5°；
3000 0.94 0.83 2000
□ 在受到船舶正常振动时能可靠工作。 4000 0.88 0.71 1600
5000 0.83 0.63 1300
储存和运输条件
环境温度降容系数
□ 温度下限不低于-25℃，上限不超过+55℃；相对湿度(+25℃)时不超过95%；
□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞。 +30°C +35°C +40°C +45°C +50°C +55°C +60°C
型号
降容系数 降容系数 降容系数 降容系数 降容系数 降容系数 降容系数
RDM7-125 1In 0.959In 0.918In 0.877In 0.835In 0.794In 0.752In
RDM7-250 1In 0.985In 0.968In 0.952In 0.935In 0.919In 0.887In
RDM7-400 1In 0.978In 0.957In 0.936In 0.915In 0.894In 0.873In
RDM7-630 1In 0.978In 0.957In 0.936In 0.915In 0.894In 0.873In
RDM7-800 1In 0.978In 0.957In 0.936In 0.915In 0.894In 0.873In
