P. 89
RDM7系列塑料外壳式断路器
RDM7系列板后接线安装板开孔尺寸 RDM7系列插入式板前外形尺寸
W W W W W
垫块
H
3 3 3 3 H1
H2
A A AM
C( 四极)( 极) L2 L1 G A
B L2 2 B 2 L2
6-φ2 4-φd1 8-φd2 6-φd1
K H3
BM 横梁安装 平面安装
三极 四极

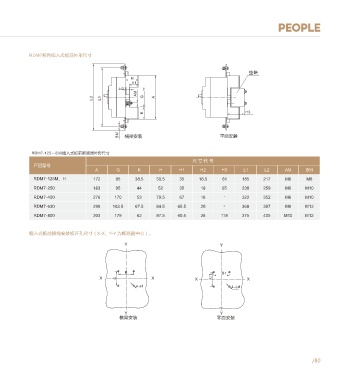

RDM7系列板后接线外形及安装尺寸 RDM7-125～800插入式板前断路器外形尺寸
尺 寸 代 号
产品型号
开关本体 开关本体 A G K H H1 H2 H3 L1 L2 AM BM
RDM7-125M、H 172 95 38.5 50.5 35 16.5 61 185 217 M6 M8
H3 H3 RDM7-250 183 95 44 52 35 18 65 230 259 M6 M10
H3 H3 H4 H4 RDM7-400 276 170 53 79.5 67 18 - 322 352 M6 M10
H4 H4
RDM7-630 299 163.5 67.5 84.5 65.5 20 - 368 397 M8 M12
D D RDM7-800 303 179 62 87.5 60.5 28 118 375 405 M10 M12
20 20 D D
RDM7-125M/H、250板后接线 RDM7-400、630、800板后接线 插入式板前接线安装板开孔尺寸（X-X、Y-Y 为断路器中心）。
Y Y
RDM7-125～800板后接线外形及安装板开孔尺寸
尺 寸 代 号
产品型号
H3 H4 D W L2 d2 A B C d1
B B1
C1
RDM7-125M、H 64 100 M8 30 132 24 30 108 60 5.5 X C X X X
4-φ d 4-φ d
RDM7-250 70 100 M10 35 145 15 35 126 70 5.5
RDM7-400 71 105.5 φ12 48 224 32 44 194 94 7
RDM7-630 46 105 φ16 58 234 37 58 200 116 7
Y Y
RDM7-800 105 105 φ16 70 243 48 70 243 70 7.5 横梁安装 平面安装
/79 /80
