P. 91
RDM7系列塑料外壳式断路器

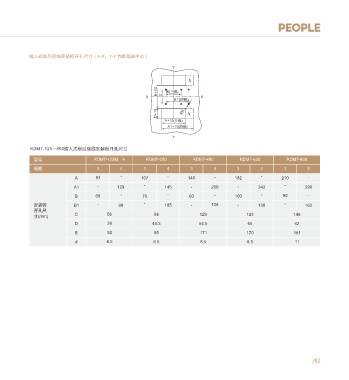

RDM7-125～800插入式板前接线安装板开孔尺寸 插入式板后接线安装板开孔尺寸（X-X、Y-Y 为断路器中心）
型号 RDM7-125M、H RDM7-250 RDM7-400 RDM7-630 RDM7-800 Y
极数 3 3 3 3 3
B 66 70 115 90.5 90.5
B1 50 60 - - 65 X E+10 C B(三极) X
安装板 B1(四极)
开孔尺 C 60 64 135 144.5 144.5
寸(mm) φd
C1 35 35 - - 80 D+10
A+10(三极)
d 6.5 6.5 6.5 8.5 11
A1+10(四极)
Y
RDM7系列插入式板后外形尺寸及安装板开孔尺寸图
RDM7-125～800插入式板后接线安装板开孔尺寸
H H2
H1 H3 型号 RDM7-125M、H RDM7-250 RDM7-400 RDM7-630 RDM7-800
极数 3 4 3 4 3 4 3 4 3 4
K K
A 91 - 107 - 149 - 182 - 210 -
A1 - 129 - 145 - 200 - 242 - 290
H4
A G G F F B 60 - 70 - 60 - 100 - 90 -
AMM
A
安装板 B1 - 90 - 105 - 108 - 158 - 162
开孔尺
寸(mm) C 56 54 129 123 146
K K
D 38 45.5 54.5 65 62
BM E 92 95 171 170 181
d 6.5 6.5 8.5 8.5 11
RDM7-125～800插入式板后断路器外形尺寸
尺 寸 代 号
产品型号
A F G K H H1 H2 H3 H4 AM BM
RDM7-125M、H 168 133 92 38 48 32.5 32.5 18 17 M6 M8
RDM7-250 186 144 95 45.5 49.5 33.5 34 15 17 M6 M8
RDM7-400 280 224 171 54.5 59.5 40 44 23.5 20 M8 M12
RDM7-630 300 234 170 65 59 40 50 30 20 M8 M12
RDM7-800 305 243 181 62 87 60 － － 28 M10 M14
/81 /82
