P. 47
RDP50系列配电箱箱体

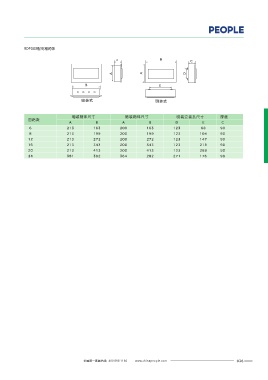

A H A H RDP50S配电箱箱体
c B C
B D B D
A A D
B E
C H1 C H1
暗装式 明装式
暗装式 明装式
明装箱体尺寸 暗装箱体尺寸 明装安装孔尺寸 厚度
图（2） 回路数
A H A A B A B D E C
H 6 213 163 200 163 123 68 90
8 213 199 200 199 123 104 90
12 213 272 200 272 123 147 90
16 213 343 200 343 123 218 90
20 213 413 200 413 123 288 90
D D 24 381 302 364 282 271 176 90
B B
C H1 C H1
暗装式 明装式
图（3）
尺寸
A B C D H H1 图示
回路数
暗 200 220 170 195 90 88
4~6
明 200 220 110 130 90 88
暗 255 220 225 195 90 88
~
7 9
明 255 220 165 130 90 88
图（1）
暗 360 220 330 195 90 88
11 14
~
明 360 220 270 130 90 88
暗 431 220 401 195 90 88
14 18
~
明 431 220 341 130 90 88
暗 360 425 330 400 90 88
~
22 30
明 360 425 270 335 90 88 图（2）
暗 431 425 401 400 90 88
28 36
~
明 431 425 341 335 90 88
暗 360 630 330 605 90 88
33 45
~
明 360 630 270 540 90 88
图（3）
暗 431 630 401 605 90 88
42 54
~
明 431 630 341 540 90 88
暗 431 835 401 810 90 88
~
56 72 4排
明 431 835 341 745 90 88
注：56-72回路为四排箱，尺寸标注相同。
