RDP50系列配电箱箱体

产品概述 结构特点

RDP50系列配电箱箱体（模数化组合电器）广泛用于宾馆、酒店、家庭、医院、住宅小区及 □ 本产品的箱体与箱盖由优质冷轧钢板制成，箱盖上有小门；电器原件采用宽度为18mm（或18的整数倍）的模数化电器，安装于卡轨上，
工矿企业民用建筑等的照明及小容量动力线路中，作为过载、短路、漏电保护、电能计量之 拆装方便迅速，可以根据需要任意组合。
用，也可以在正常条件下作为不频繁通断照明线路、日常生活用电器及小容量电动机之用。 □ 箱体内设有公共接零端子排（中性线）和保护接地端子排。
产品符合：GB/T 17466. 1-2008 GB/T 17466. 24-2008 标准。 □ 箱体上下端和后端均有敲落孔，用以满足不同方向配线的需求。

选型指南
技术参数

RPZ50(RDPZ50) 14 M □ 额定电压：400V
产品型号 总回路数 安装方式 材质 □ 额定电流：125A
□ 外壳防护等级：IP30
□ 最大功耗容量(w)：见表(1)
4-6、7-9、 表1
11-14、14-18、 M：明装 底座：冷轧钢板
配电箱 22-30、28-36、 面板：冷轧钢板 最多回路数 6 9 14 18 30 36 45 54 72
33-45、42-54、 A： 暗装 面盖：透明阻燃材料 最大功耗容量(w) 20 20 20 20 20 20 20 20 20
56-72
RDP50配电箱箱体

RPZ50S(RDPZ50S) 16 M 最多回路数 6 8 12 16 20 24
最大功耗容量(w) 20 20 20 20 20 20
产品型号 总回路数 安装方式 材质
RDP50S配电箱箱体

底座：冷轧钢板
6、8、12、16、 M：明装 面板：ABS阻燃材料
豪华型配电箱
20、24 面盖：弧面透明阻燃
A： 暗装

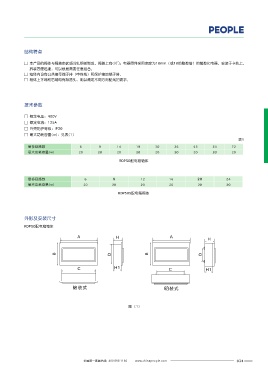

材料 外形及安装尺寸
RDP50配电箱箱体

A H A H

正常工作条件和安装条件
B D B D
□ 环境温度：-15~+40℃，24小时平均值不超过+35℃；
□ 海拔：安装地点的海拔高度不超过2000m；
C H1 C H1
□ 大气条件：安装地点的空气相对湿度在周围最高温度+40℃时不超过50%，在湿月的月平
均最低温度+25℃时该月最大相对湿度为90%；
□ 房屋建筑过程中的最高温度：+60℃。
暗装式 明装式

图（1）
