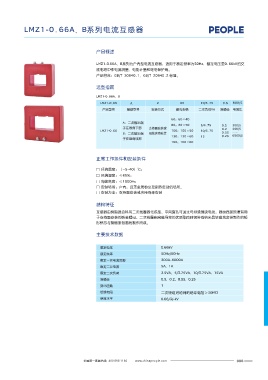

LMZJ1-0.66系列电流互感器 LMZ1-0.66A、B系列电流互感器

外形及安装尺寸 产品概述

P 1 1 P LMZ1-0.66A、B系列为户内型电流互感器，适用于额定频率为50Hz，额定电压至0.66kV的交
45 流电路中作电流测量、电能计量和继电保护用。
产品符合：GB/T 20840.1、GB/T 20840.2 标准。
B B1 H B H
A1 64
A A 选型指南
S1 S1 S2 S2
S1 S2
LMZ1-0.66A、B
L L 85
LMZ1-0.66 A 2 60 10/3.75 0.5 800/5
产品型号 辅助型号 安装方式 窗孔规格 二次负荷VA 准确级 电流比
图1 规格：30、40 图2 规格：50、60 图3
图1、图2左视图 60: 60×40
A: 二次输出端
P 1 子在器身下部 支持面安装或 80: 80×50 5/3.75 0.5 300/5
LMZ1-0.66 100: 100×50 10/3.75 0.2 400/5
45 B: 二次输出端 母线夹持安装 0.5S ……
130: 130×60 15 0.2S 6000/5
子在器身顶部
65 160: 160×60

S 1 S 2
正常工作条件和安装条件
85
□ 环境温度：（- 5~40）℃；
LMZJ1-0.66外形 及窗孔尺寸
□ 环境湿度：≤80%；
LMZJ1-0.66外形 及窗孔尺寸 □ 海拔高度：≤1000m；
□ 安装场所：户内，且无金属粉尘及剧烈震动的场所。
窗口尺寸 外形尺寸
额定负荷
窗孔规格 默认额定安匝（At） 准确级 □ 安装方法：支持面安装或夹持母排安装
VA A A1 B B1 L H
50 2.5 1.0
结构特征
75 2.5 0.5,0.2,0.5S,0.2S
互感器由树脂混合料将二次线圈固化成型。中间窗孔可通过母排或缠绕电线。器身底部预埋有用
30 100 2.5 0.5 32 26 10 16 83 100
于支持面安装的嵌装螺母。二次线圈由高磁导率的优质取向硅钢带或纳米晶软磁合金带制作的矩
100 2.5 0.2,0.5S,0.2S
形铁芯与聚酯漆包圆线制作而成。
150~250 5 0.5,0.2,0.5S,0.2S
40 300、400 5 42 32 12 18 90 112 主要技术数据
50 500、600 5 52 - 20 - 100 114
0.5,0.2,0.5S,0.2S
60 750、800 10 62 - 26 - 112 124 额定电压 0.66kV
80 1000、1200 10 84 - 35 - 136 111 额定频率 50Hz/60Hz
1500、1600 15 0.5,0.2,0.5S 额定一次电流范围 300A~6000A
100 102 - 26 - 158 120
1500、1600 10 0.2S 额定二次电流 5A，1A
140 2000~3000 15 140 - 37 - 203 143 额定二次负荷 2.5VA，5/3.75VA，10/3.75VA，15VA
0.5,0.2,0.5S,0.2S
180 4000~6000 15 180 - 40 - 258 160 准确级 0.5，0.2，0.5S，0.2S
穿心匝数 1
订货须知 绝缘电阻 二次绕组对地间的绝缘电阻≥30MΩ
绝缘水平 0.66/3/-kV
用户在订货时，需提供以下信息：
a) 型号、窗孔规格、额定负荷、准确级、电流比及数量。
c) 特殊要求。
d) 订货举例：
LMZJ1-0.66/40 5/3.75VA 0.5级 400/5 100只。
