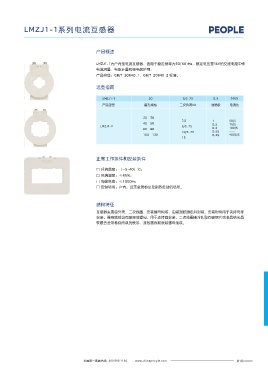

LMZ1-0.66A、B系列电流互感器 LMZJ1-1系列电流互感器

外形及安装尺寸 产品概述

LMZJ1-1为户内型电流互感器，适用于额定频率为50(60)Hz，额定电压至1kV的交流电路中作
b
11 电流测量、电能计量和继电保护用。
产品符合：GB/T 20840.1、GB/T 20840.2 标准。
H1 H a
嵌装螺母M 选型指南

c W LMZJ1-1 20 5/3.75 0.5 50/5
L W1 产品型号 窗孔规格 二次负荷VA 准确级 电流比

图 LMZ1-0.66A、1 B外形及安装尺寸图
20 30
2.5 1 50/5
40 50 0.5 75/5
LMZ1-0.66A、B外形、窗孔及安装尺寸 LMZJ1-1 5/3.75 100/5
60 80 0.2
10/3.75 0.5S ……
外形尺寸 窗孔尺寸 100 130 0.2S 4000/5
窗孔 A2型 B2型 安装 螺母 15
尺寸
规格 L a b M
H W H1 W1 c
60 110 120.5 57 128.5 46 63 40 78.5 8
80 132.5 133 57 141.5 46 83 52 94.3 10 正常工作条件和安装条件
100 160 140 57 148.5 46 103 52 123 10
□ 环境温度：（- 5~40）℃；
130 194 155 59 163.5 50 133 62 152 12 注
□ 环境湿度：≤80%；
160 250 170 61 178.5 50 163 62 198 12 注
□ 海拔高度：≤1000m；
注：130和160型在底部中心位置增加了一个M8的安装螺母。 □ 安装场所：户内，且无金属粉尘及剧烈震动的场所。

其他技术参数
结构特征
互感器主要由外壳、二次线圈、安装螺母构成，由灌封胶固定并封装。安装附件用于夹持母排
可适配的最大母排
型号 默认额定安匝 额定负荷 准确级 备注 安装。器身底部设有基座或螺母，用于支持面安装。二次线圈由冷轧取向硅钢片或非晶纳米晶
宽边×窄边 数量 允通电流
软磁合金带卷绕而成的铁芯、漆包圆线和嵌装螺母组成。
60×10 2 1000A
60 750、800 10VA
60×12.5 2 2000A 允通电流：
0.5,
80 1000、1200 10VA 0.2, 80×10 3 2500A 为电流互感器可长
期安全工作的最大
100 1500～2000 15VA 0.5S, 100×10 3 3000A 电流。按标准一次
0.2S
130 2500、3000 15VA 125×10 3 4000A 电流取值。
160 4000～6000 15VA 160×10 3 6000A

订货须知
用户在订货时，需提供以下信息：
a) 产品型号、二次负荷、准确级和电流比。
c) 额定安匝与表一所列内径尺寸不对应的应说明一次导线匝数。
d) 有穿多根母排的，请明确告知窗孔a和b的具体尺寸。
订货举例：LMZ1-0.66A2/100 10/3.75VA 0.5级 2000/5 120只。
