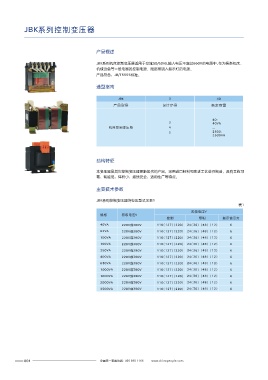

JBK系列控制变压器

产品概述 外形及安装尺寸

JBK系列机床控制变压器适用于交流50/60Hz,输入电压不超过660V的电路中,作为各类机床、
机械设备等一般电器的控制电源、局部照明入指示灯的电源。
产品符合：JB/T5555标准。

选型指南

JBK 3 40
产品型号 设计序号 额定容量

40： 图3 JBK3系列产品的外形及安装尺寸（见表2） 图4 JBK4系列产品的外形及安装尺寸（见表3）
3 40VA
机床控制变压器 4 ... JBK3系列产品外形尺寸
5 2500：
2500VA 表2
安装尺寸mm 安装孔mm 外形尺寸mm
型号
A C K J B D E
JBK3-40VA 55 50 6 9 80 78 90
结构特征 JBK3-63VA 55 50 6 9 80 78 90
JBK3-100VA 65 65 6 9 87 95 92
本变压器是其它控制变压器更新换代的产品，采用进口材料和先进工艺进行制造，具有工作可
JBK3-160VA 85 76 6 9 96 99 106
靠，耗能低，体积小，接线安全，适用性广等特点。
JBK3-250VA 85 90 6 9 100 106 102
JBK3-400VA 102 85 8 14 125 108 126
主要技术参数
JBK3-630VA 120 82 8 14 155 107 145
JBK系列控制变压器的电压型式见表1 JBK3-1000VA 155 125 Φ8 Φ8 205 155 155
表1 JBK3-1600VA 185 157 Φ8 Φ8 220 180 150
次级电压V JBK3-2500VA 174 200 7 12 210 265 175
规格 初级电压V
控制 照明 指示信号灯
40VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 JBK4系列产品外形尺寸
63VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 表3
100VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 安装尺寸mm 安装孔mm 外形尺寸mm
型号
160VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 A C K J B D E
-
250VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 JBK4 40VA 55 50 6 9 78 80 92
400VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 JBK4-63VA 55 50 6 9 78 80 92
630VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 JBK4-100VA 65 65 6 9 84 96 95
1000VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 JBK4-160VA 85 71 6 9 96 100 110
1600VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 JBK4-250VA 85 82 6 9 96 112 110
2000VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 JBK4-400VA 102 86 8 14 12 106 128
2500VA 220V或380V 110(127)(220) 24(36) (48) (12) 6 JBK4-630VA 110 110 8 14 150 104 150
