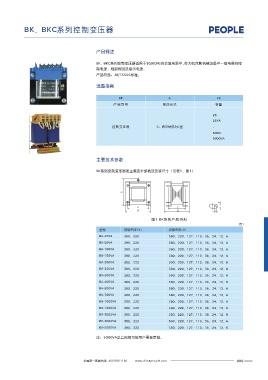

RDBK系列控制变压器 BK、BKC系列控制变压器

外形及安装尺寸 产品概述

BK、BKC系列控制变压器适用于50 60Hz的交流电路中，作为机床和机械设备中一般电器的控
/
容量 外形尺寸 安装尺寸
(VA) 长×宽×高(mm) 长×宽(mm) 制电源、局部照明及指示电源。
产品符合：JB/T5555标准。
25 78×72×89 56×54
50 78×72×89 56×54
选型指南
100 95×95×100 85×70
150 102×100×98 77×80 BK C 25
200 102×107×110 77×83
产品型号 铁芯形式 容量
250 114×115×112 90×88
300 114×120×112 90×92 25：
400 120×125×120 90×95 25VA
500 132×129×150 100×92 控制变压器 C：表示铁芯为C型 ...
5000：
700 150×150×175 120×115
5000VA
1000 150×160×175 120×120
1500 181×215×185 145×135
2000 200×220×200 150×160
2500 225×240×225 169×175 主要技术参数
3000 225×240×225 169×175
BK系列控制变压器的主要技术参数及安装尺寸（见表1、图1）
5000 283×265×270 215×180
注：特殊定制规格的变压器的外形及安装尺寸以实物为准。

图1 BK系列产品外形
表1
型号 初级电压(V) 次级电压(V)
BK-25VA 380、220 380、220、127、110、36、24、12、6
BK-50VA 380、220 380、220、127、110、36、24、12、6
BK-100VA 380、220 380、220、127、110、36、24、12、6
BK-150VA 380、220 380、220、127、110、36、24、12、6
BK-200VA 380、220 380、220、127、110、36、24、12、6
BK-250VA 380、220 380、220、127、110、36、24、12、6
BK-300VA 380、220 380、220、127、110、36、24、12、6
BK-400VA 380、220 380、220、127、110、36、24、12、6
BK-500VA 380、220 380、220、127、110、36、24、12、6
BK-700VA 380、220 380、220、127、110、36、24、12、6
BK-1000VA 380、220 380、220、127、110、36、24、12、6
BK-1500VA 380、220 380、220、127、110、36、24、12、6
BK-2000VA 380、220 380、220、127、110、36、24、12、6
BK-3000VA 380、220 380、220、127、110、36、24、12、6
BK-5000VA 380、220 380、220、127、110、36、24、12、6

注：5000VA以上规格可按用户需要定做。
