P. 15

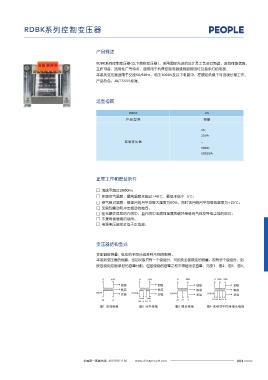

JBK系列控制变压器 RDBK系列控制变压器
JBK5系列产品外形尺寸 产品概述
表4
安装尺寸mm 外形尺寸mm RDBK系列控制变压器(以下简称变压器)，采用国际先进的设计及工艺进行制造，具有性能优良，
型号 重量Kg 工作可靠，适用性广等特点，通常用于机床控制电器或局部照明灯及指示灯的电源。
A C B D E
本系列变压器适用于交流50/60Hz，电压1000V及以下电路中，在额定负载下可连续长期工作。
40VA 56 46 78 72 90 1.09
产品符合：JB/T5555标准。
63VA 56 46 78 72 90 1.18
100VA 64 62 84 92 96 1.98
160VA 84 73 96 92 106 2.55
选型指南
200VA 84 85 96 108 106 3.15
250VA 84 85 96 108 106 3.44
RDBK 25
300VA 93 84 120 95 122 4.76
产品型号 容量
400VA 93 84 120 100 122 5
500VA 93 99 120 115 122 6.8 25：
630VA 125 92 150 115 155 8.16 25VA
800VA 125 105 150 130 155 9.08 控制变压器 ...
1000VA 140 158 160 195 145 11.25 5000：
1600VA 155 180 184 225 145 13.6 5000VA
2500VA 165 210 200 250 171 22.35
正常工作和安装条件
□ 海拔不超过2000m;
□ 环境空气温度：最高温度不超过+40℃，最低不低于-5℃;
□ 空气相对湿度：最湿月的月平均最大湿度为90%，同时该月的月平均最低温度为+25℃;
□ 无剧烈震动和冲击振动的地方;
□ 在无爆炸危险的介质中，且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的地方;
□ 不受雨雪侵袭的场所;
□ 电源电压波形近似于正弦波。
变压器结构型式
变压器按容量、电压的不同分成各种不同的规格。
本系列变压器的线圈，当初次级只有一个绕组时，可担负全部额定的容量；若有多个绕组时，则
按各绕组应能承担的容量分配；但各绕组的容量之和不得超过总容量，见图1、图2、图3、图4。
0 380 0 380 0 380 0 220 380
初级 初级 初级 初级
铁芯 铁芯 铁芯 铁芯
50VA 200VA 200VA 200VA
次级 次级 次级 次级
150VA 50VA 11036 246.3 0
36 0 36 0 24 0 36 24 0
图1 单独绕组 图2 分开绕组 图3 混合绕组 图4 连续式中间带抽头绕组
