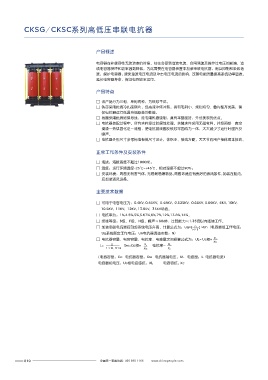

CKSG/CKSC系列高低压串联电抗器

产品概述 接线方式

电容器在补偿容性无功功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造
成电容器损坏和功率因数降低，为此需要在电容器装置中加装串联电抗器，用以抑制和吸收谐
波，保护电容器，避免谐波电压电流及冲击电压电流的影响，改善电能质量提高系统功率因数，
延长电容器寿命，保证电网安全运行。
K1
K1
产品特点 CK CK

□ 该产品分为三相、单相两种，为铁芯干式。
□ 铁芯采用优质冷扎硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确 C C
保电抗器运行低温升低噪音的性能。
□ 线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外形美观的优点。 表1
□ 电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘—真空
L
B
安装尺寸( ×LI BI)
浸漆—热烘固化这一流程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及 规格型号 额定电抗率 外形尺寸( × ×H) (mm＜±mb) 孔径 参考重量
(mm
＜±mb)
噪声。
□ 电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。 CKSC-6/10-6 715×400×770 400×320 16 160
CKSC-9/10-6 715×400×770 400×320 16 180
正常工作条件及安装条件 CKSC-12/10-6 715×400×770 400×320 16 200
CKSC-15/10-6 760×400×835 400×320 16 230
□ 海拔：海拔高度不超过1000 米；
CKSC-18/10-6 760×400×835 450×350 16 250
□ 温度：运行环境温度-25℃~+45℃，相对湿度不超过90%；
CKSC-24/10-6 820×450×875 450×350 16 270
□ 安装环境：周围无有害气体，无易燃易爆物品。周围环境应有良好的通风条件，如装在柜内，
CKSC-27/10-6 820×450×875 450×350 16 300
应加装通风设备。
CKSC-30/10-6 820×450×875 450×350 16 340
主要技术数据 CKSC-36/10-6 865×450×920 450×350 16 385
CKSC-42/10-6 865×450×920 500×350 16 425
1%
□ 可用于电容电压为：0.4KV, 0.45KV, 0.48KV, 0.525KV, 0.66KV, 0.69KV, 6KV, 10KV, CKSC-48/10-6 4.5% 895×450×965 500×350 16 460
10.5KV, 11KV, 12KV, 13.8KV, 35KV场合。 CKSC-54/10-6 5% 895×450×965 500×350 16 490
□ 电抗率为：1%,4.5%,5%,5.67%,6%,7%,12%,13.8%,14%。 CKSC-60/10-6 6% 940×450×1010 500×350 16 530
□ 绝缘等级：B级、F级、H级，噪声≤60dB，过载能力≤1.35倍以内连续工作。 CKSC-72/10-6 12% 940×450×1015 500×380 16 580
n
_
□ 加装串联电抗器后引起系统电压升高，计算公式为：Ug=( ) ×Un（电容器组工作电压：
n-1 CKSC-90/10-6 1015×450×1050 500×380 16 700
2
Ug系统额定工作电压：Un电抗器调谐次数：N）
CKSC-108/10-6 1060×450×1125 550×400 16 750
□ 电抗器容量、电容容量、电抗率、电感量之间换算公式为：UL= Uc相× _ CKSC-120/10-6 1060×450×1125 550×400 16 800
X L
L= Qw=Qc相× 电抗率= _ Xc
_
_
X L
X L
U L
1 0 314× . Xc X C CKSC-144/10-6 1090×480×1215 550×400 16 900
CKSC-180/10-6 1150×500×1285 600×400 16 1000
（电容容量：Qc 电抗器容量：Qw 电抗器端电压：UL 电感量：L 电抗器电流 I
CKSC-216/10-6 1150×500×1285 600×420 16 1100
电容器相电压：Uc相电感感抗：XL 电容容抗: Xc
CKSC-240/10-6 1360×520×1450 600×420 16 1150
CKSC-270/10-6 1360×520×1450 600×420 16 1200
CKSC-288/10-6 1360×520×1450 600×420 16 1300
注：6KV 线包浸渍式与环氧浇注式外形尺寸与同等容量的10KV 系列相同。以上规格为常用规格仅供参考，可根据客户要求定做。
