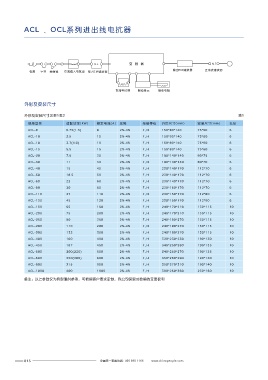

ACL 、OCL系列进出线电抗器

表2

规格型号 适配功率(KW ) 额定电流(A) 压降 绝缘等级 外形尺寸(mm ) 安装尺寸(mm ) 孔径
输出EMI滤波器 正弦波滤波器
电源 空开 接触器 交流输入电抗器 输入EMI滤波器 OCL-8 0.75(1.5) 8 1%-2% F,H 150*80*140 75*60 6
OCL-10 2.5 10 1%-2% F,H 150*80*140 75*60 6
OCL-10 3.7(4.0) 10 1%-2% F,H 150*80*140 75*60 6
直流电抗器 制动单元 制动电阻 OCL-15 5.5 15 1%-2% F,H 150*80*140 75*60 6
OCL-20 7.5 20 1%-2% F,H 180*140*140 80*75 6
外形及安装尺寸 OCL-30 11 30 1%-2% F,H 180*140*140 80*70 6
OCL-40 15 40 1%-2% F,H 230*140*170 112*70 8
外形及安装尺寸见表 表1 2 表1 OCL-50 18.5 50 1%-2% F,H 230*140*170 112*70 8

规格型号 适配功率(KW ) 额定电流(A) 压降 绝缘等级 外形尺寸(mm ) 安装尺寸(mm ) 孔径 OCL-60 22 60 1%-2% F,H 230*140*170 112*70 8
ACL-8 0.75(1.5) 8 2%-4% F,H 150*80*140 75*60 6 OCL-80 30 80 1%-2% F,H 230*150*170 112*70 8
ACL-10 2.5 10 2%-4% F,H 150*80*140 75*60 6 OCL-110 37 110 1%-2% F,H 230*150*170 112*80 8
ACL-10 3.7(4.0) 10 2%-4% F,H 150*80*140 75*60 6 OCL-120 45 120 1%-2% F,H 230*150*170 112*80 8
ACL-15 5.5 15 2%-4% F,H 150*80*140 75*60 6 OCL-150 55 150 1%-2% F,H 240*170*210 130*115 10
ACL-20 7.5 20 2%-4% F,H 180*140*140 80*75 6 OCL-200 75 200 1%-2% F,H 240*170*210 130*115 10
ACL-30 11 30 2%-4% F,H 180*140*140 80*70 6 OCL-250 90 250 1%-2% F,H 240*180*270 130*115 10
ACL-40 15 40 2%-4% F,H 230*140*170 112*70 6 OCL-280 110 280 1%-2% F,H 240*180*270 130*115 10
ACL-50 18.5 50 2%-4% F,H 230*140*170 112*70 6 OCL-300 132 300 1%-2% F,H 240*180*270 130*115 10
ACL-60 22 60 2%-4% F,H 230*140*170 112*70 6 OCL-400 160 400 1%-2% F,H 320*230*230 190*130 10
ACL-80 30 80 2%-4% F,H 230*150*170 112*70 6 OCL-450 187 450 1%-2% F,H 340*250*280 190*135 10
ACL-110 37 110 2%-4% F,H 230*150*170 112*80 6 OCL-500 200(220) 500 1%-2% F,H 340*260*270 190*135 10
ACL-120 45 120 2%-4% F,H 230*150*170 112*80 6 OCL-600 250(280) 600 1%-2% F,H 350*260*290 190*140 10
ACL-150 55 150 2%-4% F,H 240*170*210 130*115 10 OCL-800 315 800 1%-2% F,H 350*270*310 190*140 10
ACL-200 75 200 2%-4% F,H 240*170*210 130*115 10 OCL-1000 400 1000 1%-2% F,H 390*250*360 230*150 10
ACL-250 90 250 2%-4% F,H 240*180*270 130*115 10 备注：以上参数仅为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利
ACL-280 110 280 2%-4% F,H 240*180*270 130*115 10
ACL-300 132 300 2%-4% F,H 240*180*270 130*115 10
ACL-400 160 400 2%-4% F,H 320*230*230 190*130 10
ACL-450 187 450 2%-4% F,H 340*250*280 190*135 10
ACL-500 200(220) 500 2%-4% F,H 340*260*270 190*135 10
ACL-600 250(280) 600 2%-4% F,H 350*260*290 190*140 10
ACL-800 315 800 2%-4% F,H 350*270*310 190*140 10
ACL-1000 400 1000 2%-4% F,H 390*250*360 230*150 10

备注：以上参数仅为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利
