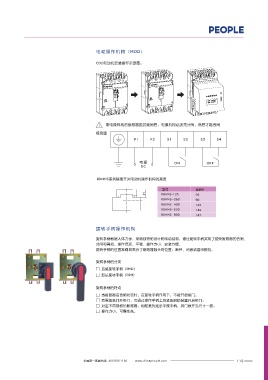

RDHM5系列隔离开关

电动操作机构（MOD） 电动操作机构（MOD）

防护等级：IP40 CD2电动机安装操作示意图：

功能
□ 按钮控制断路器分闸与合闸；
CD2 400(M5)-
□ 电动机合分或人工操作手动合分，两者可自由选择；
□ 带有分、合闸指示和自由脱扣指示；

操作
通过手动/自动旋转开关来选择操作类型：
□ 自动操作
将“手动/自动开关”拨到“自动 ”位置，远程给予“合闸或分闸”信号，实现断路器的
接通与断开。
带电操机构的断路器脱扣跳闸后，电操机构必须先分闸，然后才能合闸
□ 手动操作
将“手动/自动开关”拨到“手动 ”位置，转动操作手柄实现断路器的接通与断开。 接线图
P1 P2 S1 S2 S3 S4
应用
□ 本地电动操作、集中操作、自动控制；
□ 常用/备用电源转换，或切换到备用电源，以优化能源成本等；
电源 ON OFF
□ 适用于断路器远距离电动闭合、断开及再扣以及自动化控制场合； UC
□ 电动操作机构额定工作电压：AC 400V、AC230V、DC220V；
□ 电动操作机构工作电压范围：85%~110%Ue。
RDHM5系列隔离开关电动机操作机构的高度

电动操作机构类型： 型号 高度H
H RDHM5-125 95
□ CD2交、直流型电动操作机构 RDHM5-250 90
CD2电动操作机构电压允许范围： RDHM5-400 145
□ CD2：125A~250A操作频次为每小时不大于180次，动作时间≤0.7S； RDHM5-630 145
□ CD2：400A~800A操作频次为每小时不大于60次，动作时间≤1S； RDHM5-800 147
□ 额定控制电源电压：230VAC/220VDC时，电压允许范围为：
184~253VAC/187~242VDC； 旋转手柄操作机构
□ 额定控制电源电压：400VAC时，电压允许范围为320~440VAC；
□ 针对断路器操作力大小的不同，力相对小的开关其电动操作机构能正常运行。 旋转手柄根据人体力学，采用独特的设计和传动结构，通过旋转手柄实现了塑壳断路器的合闸、
分闸和再扣。操作灵活、平稳、操作力小、安装方便。
旋转手柄的位置准确地表示了断路器触头的位置：断开、闭合或自由脱扣。
电动操作机构结构形式
型号 RDHM5-125 旋转手柄的分类
类别 RDHM5-250 RDHM5-400 RDHM5-630 RDHM5-800
结构形式 电动机 □ 直接旋转手柄（RHD）
电压规格 50Hz、AC/DC 230V □ 加长旋转手柄（ERH）
注：带电动操作机构的断路器脱扣跳闸后，电操机构必须使断路器再扣，然后才能合闸。
旋转手柄的特点
□ 当断路器在合闸状态时，在旋转手柄作用下，不能开启柜门；
□ 若需紧急打开柜门，可通过操作手柄上的紧急解锁装置开启柜门；
□ 对应不同规格的断路器，相配套的延长手操手柄，其门板开孔尺寸一致；
□ 操作力小，可靠性高。
