RDHM5系列隔离开关

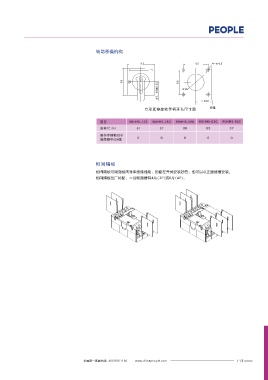

加长旋转手柄（ERH） 转动手操机构

93 65 4-Φ 4.5
操作说明
ON/OFF操作
93 65
65、95或125 Φ36

≥200
ON OFF 铰链
方形延伸旋转手柄开孔尺寸图
安装示意图
型号 RD M5-125 H RD M5-250H RD M5-400 H RDHM5-630 RD M5-800H
安装尺寸H 51 57 88 88 87
操作手柄相对于
断路器中心Y值 0 0 0 0 0

相间隔板
相间隔板可增强相间导体绝缘性能，即使在开关安装好后，也可以从正面插槽安装。
相间隔板出厂标配，一台断路器有4片(3P 或6片(4P 。) )
1、对准手操安装方向 2、拧紧安装螺丝 3、装加长螺杆 4、固定螺杆 5、装加长手柄
注：螺杆长度出厂默认标配为150mm，如需其它特殊定制请联系厂方（以50mm为单位增减)。

转动手操机构

手操机构安装时先按图示尺寸开孔，在开关柜门板上当转动手柄“OFF” 指示在水平位置时
固定好手柄。然后试着操作手柄，转动应灵活自如，并且手柄在水平位置时断路器应分闸，
手柄在垂直位置时开关应合闸。

隔离开关 H Φ65
≥200
Φ36
65、95或125 45°

30 53 53
D 2- 5Φ 铰 链
min=50mm
手动操作机构尺寸图 圆形延伸旋转手柄开孔尺寸图
