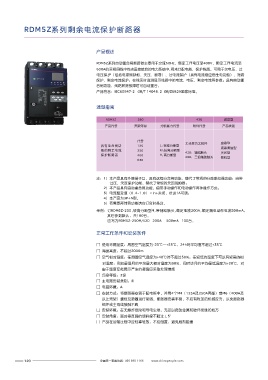

RDM5Z系列剩余电流保护断路器

产品概述 产品类别释义
表1
RDM5Z系列自动重合闸断路器主要用于交流50Hz，额定工作电压至400V，额定工作电流至
注3
630A的三相四线中性点直接接地的电力系统中,用来分配电能，保护线路。可用于欠电压、过 类别 功能设置项 设置范围 备注 出厂默认值 液晶型 液晶通讯型
电压保护（包括电源侧缺相、失压、断零）、过电流保护（具有电流感应自生电功能）、短路
1漏电告警 打开、关闭 关闭 √ √
保护、剩余电流保护；在线实时监测显示线路中的电流、电压、剩余电流等参数；具有自动重
2漏电阈值 注1 注2 √ √
合闸功能，线路解除故障后可自动重合。
产品符合：IEC60947-2 GB/T 14048.2 GB/Z6829国家标准。 3漏电延时 0.3、0.5、0.7s 0.3s √ √
4特波保护 关闭、打开（30mA、50mA） 关闭 √ √
5过电流Ir (0.4~1.0)In可调、关闭 步进1A √ √
选型指南
6过电流Tr (3~18)s可调 步进1s 3s √ √
7短延时Isd (2~10)Ir可调、关闭 步进1Ir 8Ir √ √
RDM5Z 250 L 420 液晶型
8短延时Tsd (0.1~1.0)s可调 步进0.1s 0.2s √ √
产品代号 壳架等级 分断能力代号 附件代号 产品类别
9瞬时Ii (2~14)Ir可调、关闭 步进1Ir 10Ir √ √
10过压Uov (253~286)V可调、关闭 步进5V 275V √ √
代号 11过压Tov (1~10)s可调 步进1s 3s √ √
无代号为无附件 液晶型 功能
具有重合闸功 125 L:标准分断型 液晶通信型 设置 12欠压Ulv (154~187)V可调、关闭 步进5V 关闭 √ √
能的剩余电流 250 M:较高分断型
：
420 辅助触头 光伏型
保护断路器 400 H:高分断型 460：二组辅助触头 13欠压Tlv (1~10)s可调 步进1s 3s √ √
630 数码型 14缺相定值 打开、关闭 步进5V 关闭 √ √
15断零保护 打开、关闭 关闭 √ √
16上电合闸 打开、关闭 打开 √ √
注：1）本产品具有外接端子口，具有远程分合闸功能，替代了常规的分励脱扣器功能；自带 17停电跳闸 打开、关闭 打开 √ √
过压、欠压保护功能，替代了常规的欠压脱扣器；
2）本产品具有自动重合闸功能，自带手动操作和电动操作两种操作方式； 18自动合闸 打开、关闭 打开 √ √
3）电流整定值（0.4~1.0）×In+关闭，步进1A可调； 查询故障原因（10条） √ √
记录查询
4）本产品为3P+N型。 查询故障时间 √ √
5）若需要预付费功能请在订货时备注。
时间设置 支持现场按键设置 √ √
举例：订RDM5Z-250,较高分断型M,带辅助触头,额定电流200A 额定漏电动作电流500mA, ， 通讯速率：2.4K~19.2K可设 2.4K × √
其它参数默认，共100台。 通讯设置
通讯地址：12位可设置 × √
应写为RDM5Z-250M/420 200A 500mA 100台。
数据清零 √ √
正常工作条件和安装条件 1.Imn电流 √ √
2.In电流 √ √
□ 使用环境温度：周围空气温度为 -25℃～ +55℃，24h的平均值不超过 +35℃ 系统 3 Le系数 √ √
维护
□ 海拔高度：不超过2000m 其他设置 4 Ue系数 √ √
□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相 5 Ia系数 √ √
对湿度；例如最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为+20℃，对 6 Ib系数 √ √
由于温度变化偶尔产生的凝露应采取处理措施 7 Ic系数 √ √
□ 污染等级：3级 1、电流测量 当前电流值 √ √
□ 主电路安装类别：Ⅲ 2、电压测量 当前电压值 √ √
□ 电磁环境：A 测量 当前漏电设定值 √ √
显示
□ 安装方式：将断路器安置于配电柜中，并用4个M4（125A及250A壳架）或M6（400A及 3、漏电测量
当前漏电电流 √ √
以上壳架）螺栓及垫圈进行紧固。断路器安装平稳，不应有附加的机械应力，以免断路器
4、时间显示 √ √
损坏或主母线接触不良
□ 安装环境：在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方 注1：50、100、200、300、500、800mA、自动(125\250壳架)
□ 安装角度：面对垂直面的倾斜度不超过±5° 50、100、200、300、500、800mA、1000mA、自动(400\630壳架)
□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞
2
注 : RDM5Z-125/RDM5Z-250 300mA；RDM5Z-400/RDM5Z-630 :500mA。
:
3
注 : 数码型、光伏型功能等同液晶通讯型（无系统维护中其他设置），数码型为数码管显示，光伏型增加失压延时功能。
