RDM5Z系列剩余电流保护断路器

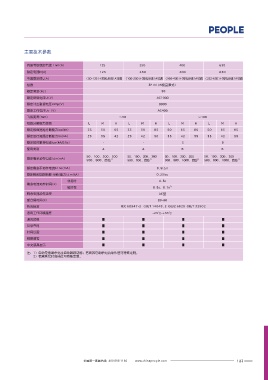

产品特征 主要技术参数

序号释义 壳架等级额定电流Ｉnm(A) 125 250 400 630
额定电流In(A) 125 250 400 630
1 商标
合闸 ON 电流整定值I (A) （50~125）+关闭，步进1A可调 （100~250）+关闭，步进1A可调 （160~400）+关闭，步进1A可调 （252~630）+关闭，步进1A可调
R
2 主触头位置指示
分闸 OFF 极数 3P+N（N极直通式）
11 额定频率(Hz) 50
3 脱扣按钮
4 手动分合闸旋钮 额定绝缘电压Ui(V) AC1000
5 外控接线端子 额定冲击耐受电压Uimp(V) 8000
8
额定工作电压Ue（V) AC400
6 控制器开关
飞弧距离(mm) ≤50 ≤100
7 控制器参数设置键
短路分断能力级别 L M H L M H L M H L M H
8 剩余电流试验按键（试验）
额定极限短路分断能力Icu(kA) 35 50 65 35 50 85 50 65 85 50 65 85
9 电动分闸按键 (分闸）
10 电动合闸按键 (合闸） 额定运行短路分断能力Ics(kA) 25 35 42 25 42 50 35 42 55 35 42 55
5 额定短时耐受电流Icw(kA/0.5s) - - 5 8
11 各种指示灯
使用类别 A A B B
12 液晶显示屏
50、100、200、300 50、100、200、300 50、100、200、300 50、100、200、300
额定剩余动作电流IΔn(mA)
500、800、自动 1) 500、800、自动 1) 500、800、1000、自动 1) 500、800、1000、自动 1)
额定剩余不动作电流IΔno(mA) 0.5IΔn
断路器附件代号及出现形式 额定剩余短路接通(分断)能力IΔm(kA) 0.25Icu
右面安装 辅助触头 引线方向
非延时 0.3s
附件代号 附件名称 RDM5Z-125 RDM5Z-250 RDM5Z-400 RDM5Z-630 剩余电流动作时间(s) 延时性 0.5s、0.7s 2)
420 辅助触头 剩余电流动作类型 AC型
460 二组辅助触头 重合闸时间(s) 20~60
符合标准 IEC 60947-2 GB/T 14048.2 GB/Z 6829 GB/T 32902
自动重合闸功能 适用工作环境温度 -25℃~+ 55℃
通讯功能
RDM5Z系列剩余电流保护断路器内置有电动机-连杆机构，可以执行重合闸功能。 记录查询
当断路器保护跳闸后，断路器根据自身采样判断是否可以自动合闸，此功能可关闭或打开。 时间设置
自动重合闸延时时间：20s～60s (默认20s，也可按需设置)； 数据清零
重合闸闭锁时间：5s～60s (默认15s，也可按需设置)； 中文液晶显示

□ 剩余电流保护自动重合闸功能 注：1）自动是指剩余电流自动跟踪功能；若需其它剩余电流动作值可特殊定制。
2）若需其它时间档位可特殊定制。
剩余电流保护跳闸后，断路器自动检测电源侧电压状态 当电源侧电压为正常情况下，断，
路器将自动执行重合闸 (重合闸时间为20s～60s)；断路器自动重合闸成功后在延时闭锁
时间内如再次出现剩余电流故障，断路器将再次跳闸并进入闭锁状态，不再自动重合闸。

□ 电压保护自动重合闸功能
断路器在出现欠电压、过电压、电源侧缺相任意一种故障跳闸后，等待故障清除电源电
压恢复正常后，断路器可进行自动重合闸；电压类保护没有闭锁功能，当电压正常后将
自动合闸。产品在断零跳闸后，不能自动重合闸，需在排除故障，人工进行合闸。

□ 上电自动重合闸功能
断路器在电源侧停电且断路器为分闸状态，当电源侧来电时断路器将自动检测电压状态，
如电源侧电压符合正常运行条件断路器将自动合闸进入正常运行状态。自动合闸时间为
20s～60s。上电自动合闸功能用户根据需要可通过按键设置进行关闭和打开操作。
