RDM5Z系列剩余电流保护断路器

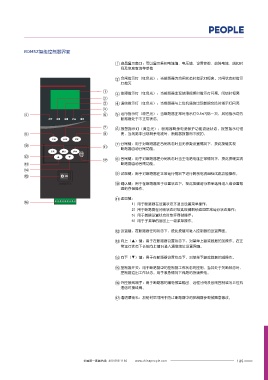

海拔高度对断路器容量的影响 RDM5Z智能控制器界面

当超过标准规定的海拔高度时，对断路器的容量使用有一定的影响，但可以适当降容使用， 液晶显示窗口：可以显示各相电流值、电压值、设置参数、故障电流、脱扣时
RDM5Z系列断路器在海拔高度2000 米以下，其性能不会发生任何变化。当海拔高度超过 间及信息查询等参数
2000 米时，大气中的气压、绝缘性能及冷却都会发生变化，因此断路器超过规定的海拔高
合闸指示灯（红色光）：当断路器为合闸状态时指示灯恒亮，分闸状态时指示
度时使用需要降容。
灯熄灭
故障指示灯（红色光）：当断路器出现故障报警时指示灯闪亮，闭锁时恒亮
海拔高度(m) 2000 3000
通信指示灯（红色光）：当断路器与上位机通信出现数据交换时指示灯闪亮
工作电流降容系数 1 0.94
短路分断能力降容系数 1 0.83
运行指示灯（绿色光）：当断路器正常时指示灯0.5s闪烁一次，其他指示均为
工频耐压(V) 2200 2000 运行 合闸 故障 通信 报警 断路器处于不正常状态。

报警指示灯（黄色光）：断路器剩余电流保护功能退运状态，报警指示灯恒
外接导线的截面积对应与断路器的额定电流
亮，当线路中出现剩余电流时，断路器报警而不脱扣。
推荐与外接导线的截面积应与断路器的额定电流相对应，以保证断路器正常工作。 合闸 分闸 试验
分闸键：用于对断路器在合闸状态时且无参数设置情况下，按此按键实现
断路器自动分闸功能。
额定电流400A及以下 导线尺寸 设置 确认 返回
（A） mm 2 AWG/kcmil 合闸键：用于对断路器在分闸状态时当主电路电压正常情况下，按此按键实现
断路器自动合闸功能。
32 50 10 8
50 65 16 6 试验键：用于对断路器在正常运行情况下进行剩余电流自检试跳功能操作。
65 85 25 4
控制器开关 确认键：用于在断路器处于设置状态下，按此按键进行菜单选择进入或设置数
85 100 35 3
据的存储操作。
100 115 35 2
115 130 50 1 返回键：
130 150 50 0 1）用于断路器在设置状态下退出设置菜单操作；
2）用于断路器在闭锁状态时按此按键解锁返回正常运行状态操作；
150 175 70 00
3) 用于数据设置状态时放弃存储操作；
175 200 95 000
4) 用于子菜单的返回上一级菜单操作。
200 225 95 0000
225 250 120 250 12 设置键：在断路器任何状态下，按此按键可进入控制器的设置界面。
250 275 150 300
向上（▲）键：用于在断路器设置状态下，对菜单上翻或数据的加操作。在正
275 300 185 350
常运行状态下长按向上键3s进入通信地址设置界面。
300 350 185 400
350 400 240 500 向下（▼）键：用于在断路器设置状态下，对菜单下翻或数据的减操作。

控制器开关：用于断路器中的控制器工作状态的控制，当其处于关断状态时，
导线
控制器退出工作状态。用于紧急情况下线路的持续供电。
额定电流400A及以上 公制 kcmil
外控接线端子：用于断路器的漏电报警输出、远程分闸及合闸控制或与上位机
根数 尺寸mm 2 根数 尺寸kcmil 通信时接线用。
400 500 2 150 2 250
17 透明罩锁孔：加铅封后可用于防止断路器中的控制器参数被随意修改。
500 630 2 180 2 350
