RDM5Z系列剩余电流保护断路器

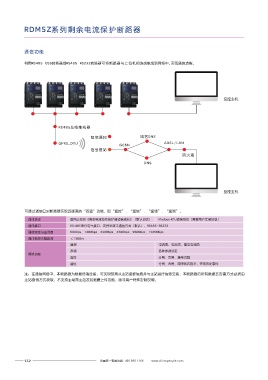

通信功能 断路器控制回路接线图

利用RS485-USB转换器或RS485-RS232转换器可将断路器与上位机相连或集成到网络中，实现通信功能。 断 闭 断 闭
开 合 开 合
L1 L2 L3N
A

F12 F14 F22 F24

监控主机
控制器

RS485总线集线器
SB1 SB2
短信通知 域名DNS F11 F21
GPRS_DTU GCSN ADSL/LAN
信号基站
防火墙 剩余电流报警输出(此功能常规不开通,如需要订货时说明)
DNS 1#、2#为报警无源触点输出功能，当断路器剩余电流保护设定为报警不脱扣功能时，如出现剩余电流故障，报警输出无源触点接通。

无源触点容量：250VAC-5A或30VDC-5A。
通信辅助电源输入

3#、6#为通信辅助电源输入（DC12V\AC24V），用于在主电路停电的情况下提供断路器的控制器工作所需电源，支持产品的通信功能及
监控主机
进行断路器的各项参数查询及设置功能。
端子6接交流电源的接地端或直流电源的负极。

可通过通信口对断路器实现远距离的“四遥”功能，即“遥控”、“遥信”、“遥调”、“遥测”。 远程分闸
通讯协议 国网公司的《剩余电流动作保护器通信规约》（默认协议） Modbus-RTU通信协议（需要用户定制协议） 4#、6#用于远程遥控断路器分闸。使用时，4#、6#间接入一SB1分闸按钮，按动此按钮，断路器分闸。SB1分闸按钮需用户自备。
通讯接口 RS-485串行电气接口，支持半双工通信方式（默认）、RS485-RS232
通信速率设置范围 600bps、1200bps、2400bps、4800bps、9600bps、19200bps 远程合闸
通讯有效传输距离 ≤1200m
5#、6#用于远程遥控断路器合闸。使用时，5#、6#间接入SB2分闸按钮，按动此按钮, 断路器合闸。SB2分闸按钮需用户自备。
遥测 电流值，电压值，漏电电流值
注：a:分闸与合闸两路节点不可同时接通；
遥调 各种参数设定
网络功能 b:若产品与预付费电表配套使用时，则6#端子与预付费电表的公共端相联，4#端子与预
遥控 分闸、合闸、漏电试跳
付费电表的常开端子相联，5#端子与预付费电表的常闭端子相联（预付费功能需在订货时进行说明）。
遥信 分闸、合闸、故障状态指示，查询历史事件
注：在通信网络中，本断路器为数据终端设备，可实现预期从主站接收信息并与主站进行信息交换，本断路器的所有数据及告警方式必须由 通信功能
主站查询方式获取，不支持主动向主站发起数据上传功能，除非用户特殊定制说明。
7#，接通讯屏蔽地线；8# ，通讯接口RS-A;9# ，通讯接口RS-B。
断路器状态指示（辅助触头非标配，需要时请订购）

F11\F12\F14:辅助触头，用于断路器开/关状态指示
F21\F22\F24:辅助触头，用于断路器开/关状态指示
注：除通信辅助电源输入接口外所有接口不允许输入外部电源，否则将导致控制器烧毁。
