RDM5Z系列剩余电流保护断路器

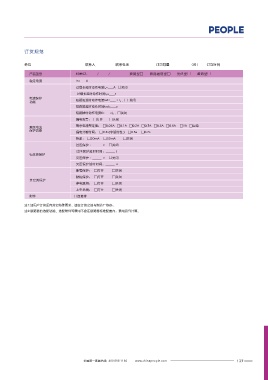

辅助触头 订货规范

辅助触头安装在断路器上，它与断路器操作机构的分、合联动，辅助触头可用于断路器分、合 单位 联系人 联系电话 订货数量 （台） 订货时间
状态的监视，以及通过控制电路连接，实现对其相关的电器实施控制或联锁，如向信号灯、继
电器等输出信号。断路器处于分闸或自由脱扣状态时，F12(F22)和F11(F21)接通，F14(F24) 产品型号 RDM5Z-______ /______ /______ 液晶型□ 液晶通信型□ 光伏型□ 数码型□
和F11(F21)断开；断路器处于合闸状态时，F12(F22)和F11(F21)断开，F14(F24)和F11(F21) 额定电流 In= A
接通。 过载长延时动作电流I = A 关闭□
R
指示断路器的分合状态： 过载长延时动作时间t = s
R
电流保护 短路短延时动作电流Isd= ×I 、□ 关闭
功能 R
分闸或自由脱扣 F12(F22 ) F11(F21) 短路短延时动作时间tsd= s
OFF&TRIP
F14(F24) 短路瞬时动作电流Ii= ×I 、□关闭
R
辅助触头
F12(F22) 漏电告警： 打开 关闭□ □
合闸 F11(F21)
ON F14(F24) 剩余电流 剩余电流整定值： 0.05A 0.1A 0.2A 0.3A 0.5A 0.8A 1A 自动 □ □ □ □ □ □ □ □
保护功能
漏电分断时间： 0.3s(非延时性 ) 0.5s 0.7s□ □ □
特波： □ 30mA □ 50mA □ 关闭
接线图
过压保护： v □关闭
电源
过压保护延时时间： s
电压类保护
QF 欠压保护： v □关闭
欠压保护延时时间： s
F11(F21) F14(F24) L1
断零保护： □ 打开 □ 关闭
合闸指示
L2 其它类保护 缺相保护： □打开 □关闭
分闸指示 停电跳闸： □打开 □关闭
F12(F22)
上电合闸： □打开 □关闭
附件 □连接排
辅助触头额定电流
注1:如用户订货还有其它特殊要求，请在订货之前与制造厂协商；
额定工作电流In(A)
壳架等级额定电流 约定发执电流 注2:断路器的选配功能、选配附件等费用不含在断路器标准配置内，费用另外计算。
分类
Inm(A) Ith(A)
AC400V DC220V
辅助开关 Inm≤630 3 0.3 0.15
相间隔板 外控接线端子
相间隔板是安全附件，增强相与 外控接线端子，用于远
相之间的绝缘特性，用于断路器 程控制断路器分合闸及
相与相之间的隔离，可以保证接 进行通信接线用，通信
线处的较好绝缘效果，安装时， 型断路器时配置。
插入到断路器相应的槽中即可。
相间隔板属标配附件，与断路器
本体一同提供。

手动扳手 连接附件
使用手动扳手，用对断路器进行手 RDM5Z断路器所提供
动闭合与断开。所有型号的手动扳 的连接附件为板前联
手均相同，属标配附件，与断路器 结板(非标配，需要时
本体一同提供。 请订购)
