RDM5Z系列剩余电流保护断路器

件 尺寸

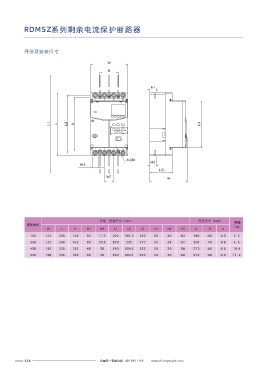

外形 及安装尺寸
附
W RDM5Z断路器附件：板前联结板尺寸如下图（非标配，需要时请订购）
B
12
M8
H1
M8
Ø11 Ø11
25 41
1 3 5 N
44.5 67 Ø14.5 44
44
69
Ø8.5
8
4 Ø9 10
L1 L L2 A L3 Ø14.5 15 16
15 12 20 6 27 27

RDM5Z-125附件板 RDM5Z-250附件板 RDM5Z-400及630附件板
（400附件板厚度为6，630附件板厚度为8）
2 4 6 N
安装安全间隙
4-Ød H2
W2
安装安全间隙附件尺寸
H3

W1 H
A
A
D
1 3 5 N

外形、安装尺寸（mm） 开孔尺寸（mm） 重量
壳架等级 （kg）
W L H W1 W2 L1 L2 L3 H1 H2 H3 A B d
125 122 206 143 30 17.5 292 188.5 155 29 29 82 186 60 4.5 3.5 2 4 6 N C
250 142 240 142 35 23.5 370 220 177 24 24 87 201 70 4.5 4.5 C B
400 198 336 183 48 30 540 304.5 253 39 39 98 272 96 6.5 10.9
630 198 336 183 48 30 540 304.5 253 39 39 98 272 96 6.5 11.2 相间隔板，必须安装
单位：mm
到导电回路尺寸 端子到底墙尺寸 侧面到侧墙尺寸 到非导电部件尺寸
型号
A B C D
RDM5Z-125 50 25 25 25
RDM5Z-250 50 25 25 25
RDM5Z-400 100 25 25 25
RDM5Z-630 100 25 25 25
