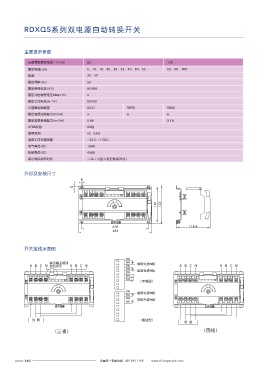

RDXQ5系列双电源自动转换开关

主要技术参数 端子功能说明

壳架等级额定电流Ｉnm(A) 63 100 RN 消防输入
NA
额定电流Ie(A) 6、10、16、20、25、32、40、50、63 63、80、100 NN 常用电源 RA 备用电源 AC/DC12V～36V
RA NN 消防反馈信号
极数 3P、4P
RN 备用电源 NA 常用电源
额定频率(Hz) 50 DN
额定绝缘电压Ui(V) AC400 NH 常用合闸 DN 负载供电
RH OA 发电机控制信号
额定冲击耐受电压Uimp(kV) 4 备用合闸 常用合闸 辅助电源
NH
额定工作电压Ue（V) AC400 RH 备用合闸 AC/DC12V～24V
小型断路器类型 DZ47 RDB5 RDB5
额定短路分断能力Icn(kA) 4 6 6
(末端型) (智能型)
额定短路接通能力Icm(kA) 5.88 9.18
ATSE级别 CB级
订货规范
使用类别 AC-33iB
适用工作环境温度 -35℃～+70℃
□ 双 电源自动转换开关的名称及型号；
电气寿命(次) 1500
□ 双电源自动转换开关的额定电流（A）；
机械寿命(次) 4500
□ 极数（三极或四极）；
最小转换动作时间 ≤3s（可加入延迟转换时间）
□ 控制器类型；
举例小型断路器类型(D型、B型)。
外形及安装尺寸
例如订购双电源自动转换开关，三极，额定电流6A，末端型控制器，D型断路器(可不标),数量50台。
5
可写成：RDXQ5-63/3P 6A 50台。
5
若订购双电源自动转换开关，四极，额定电流63A，智能型控制 器，B型断路器,数量50台。
则写成：RDXQ5-63B/4P Z 63A 50台
121 132 注：智能型以下几项功能出厂前可设，订单无特别注明 , 则设为默认。

1、配电结构：电网对电网（默认）、电网对发电机；
2、转换方式：自投自复（默认）、自投不自复 、互为备用；
230 116.5 3、过压值可设230V～280V，默认270V；欠压值可设140V～220V，默认170V；
251
4、常用转备用、备用转常用可加延时0～255s，默认为3s；双分延时可设0.5～10s,可关闭（OFF），默认3s。

开关接线示意图

NA
输出端子接线 NN 常用电源N相
A B C N 如右所示 A B C N RA A B C N A B C N
RN
DN 备用电源N相
NH
RH
(末端型)
RN 备用电源N相
RA
NN 常用电源N相
NA

负 载 (智能型)
负 载
(三极) (四极)
