RDQH5系列双电源自动转换开关

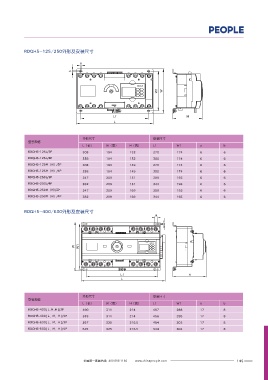

控制器功能 RDQH5-125/250外形及安装尺寸

a
功能设置 设置范围 默认值
1操作方式 自动、手动 自动 b
2电网结构 电网对电网、电网对发电机 电网/电网
3工作模式 自投自复、自投不自复、互为备用 自投自复
4蜂鸣器报警 可打开、可关闭 打开 W1 W
5监测功能 过压、欠压、断相检测。过压阀值可设230V～280V，欠压阀值可设140V～220V 过压设270V，欠压设170V
6常用转备用延时 1s～255s 3s
7备用转常用延时 1s～255s 3s
8双分延时 0s～10s 3s L1 H
9相序检测 可打开、可关闭 关闭 L
10消防联动控制 AC/DC12V 36～ V输入则双分
11电压校准 可进行六路电压校准
外形尺寸 安装尺寸
型号规格
L（长） W（宽） H（高） L1 W1 a b
主要技术参数
RDQH5-125L/3P 308 194 132 270 174 6 6
壳架等级额定电流Ｉnm(A) 125 250 400 630 RDQH5-125L/4P 338 194 132 300 174 6 6
16、20、25、32、40 100、125、160、180、 225、250、315、 RDQH5-125M（H）/3P 308 194 149 270 174 6 6
额定电流Ie(A) 400、500、630
50、63、80、100、125 200、225、250 350、400 RDQH5-125M（H）/4P 338 194 149 300 174 6 6
极数 3P、4P RDQH5-250L/3P 347 209 151 309 193 6 6
额定频率(Hz) 50 RDQH5-250L/4P 382 209 151 344 193 6 6
额定绝缘电压Ui(V) AC800 RDQH5-250M（H)/3P 347 209 169 309 193 6 6
额定冲击耐受电压Uimp(kV) 8 RDQH5-250M（H）/4P 382 209 169 344 193 6 6
额定工作电压Ue（V) AC400
断路器类型 L M H L M H L M H L M H
RDQH5-400/630外形及安装尺寸
额定短路分断能力Icn(kA) 35 50 85 35 50 85 50 65 100 50 65 100 a
额定短路接通能力Icm(kA) 73.5 105 187 73.5 105 187 105 143 220 105 143 220 b
ATSE级别 CB级
使用类别 AC-33iB
适用工作环境温度 -5℃～+40℃
电气寿命(次) 1000 1000 1000 1000 W W1
机械寿命(次) 5000 5000 3000 2000
最小转换动作时间 ≤3s（可加入延迟转换时间）

L1 H
L

外形尺寸 安装尺寸
型号规格
L（长） W（宽） H（高） L1 W1 a b
RDQH5-400( L、M、H )/3P 490 311 214 407 288 17 8
RDQH5-400( L、M、H )/4P 539 311 214 456 288 17 8
RDQH5-630( L、M、H )/3P 567 325 216.5 484 302 17 8
RDQH5-630( L、M、H )/4P 625 325 216.5 544 302 17 8
