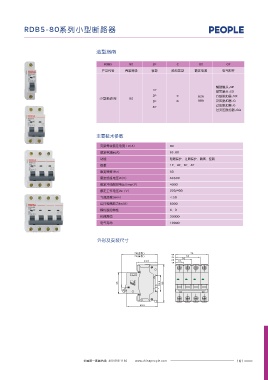

RDB5-63系列小型断路器 RDB5-80系列小型断路器

选型指南 选型指南

RDB5 63 2P C 63 OF RDB5 80 2P C 80 OF
OF
产品代号 壳架等级 极数 脱扣类型 额定电流 电气附件 产品代号 壳架等级 极数 脱扣类型 额定电流 电气附件

1P 1A 2A 辅助触头:OF 辅助触头:OF
2P 3A 4A 报警触头:SD 1P 报警触头:SD
3P C 6A 10A 分励脱扣器:MX 2P C 63A 分励脱扣器:MX
小型断路器 63 16A 20A 小型断路器 80
4P D 欠压脱扣器:Q 3P D 80A 欠压脱扣器:Q
25A 32A
1P+N 40A 50A 过压脱扣器:G 4P 过压脱扣器:G
3P+N 63A 过欠压脱扣器:GQ 过欠压脱扣器:GQ

主要技术参数 主要技术参数

壳架等级额定电流In(A) 63 壳架等级额定电流Ｉn(A) 80
额定电流In(A) 1、2、3、4、6、10、16、20、25、32、40、50、63 额定电流In(A) 63、80
功能 短路保护、过载保护、隔离、控制 功能 短路保护、过载保护、隔离、控制
极数 1P、2P、3P、4P、1P+N、3P+N 极数 1P、2P、3P、4P
额定频率(Hz) 50 额定频率(Hz) 50
额定绝缘电压Ui(V) AC500 额定绝缘电压Ui(V) AC500
额定冲击耐受电压Uimp(V) 4000 额定冲击耐受电压Uimp(V) 4000
额定工作电压Ue V( ) 230/400 额定工作电压Ue（V) 230/400
飞弧距离(mm) ≤50 飞弧距离(mm) ≤50
运行短路能力Ics A( ) 6000 运行短路能力Ics(A) 6000
瞬时脱扣特性 C、D 瞬时脱扣特性 C、D
机械寿命 20000 机械寿命 20000
电气寿命 10000 电气寿命 10000

外形及安装尺寸 外形及安装尺寸

78(多级 ) 4P 72 78(多级 ) 72
73(单级 ) 3P 36 54 73(单级 ) 4P 54
3P
44.5 2P 18 44.5 2P 18 36
1P 1P

45 35.5 80 45 35.5 80
5.5 5.5

65.5 65.5
