RDB5 RDB5-125H系列小型断路器
产品概述
RDB5-125H塑料外壳式断路器(以下简称断路器)是一种具有过载和短路双重保护的限流型塑
/
壳断路器。断路器适用于交流50Hz或60Hz、额定工作电压至230V 400V、额定电流至125A的
电路中，作为线路的过载与短路保护之用，也可适用于不频繁地接通与分断电器装置和照明线
路之用。
产品符合：GB/T 14048.2 IEC60947-2 标准。
选型指南
RDB5 125 H 1P C 125A
产品型号 壳架等级 高分断 极数 脱扣类型 额定电流
1P 80A
2P Ii=8ln(C型)
小型断路器 125 H 100A
3P Ii=12ln(D型) 125A
4P
注：额定电流前无备注脱口类型，默认为Ii=12In。
正常工作条件和安装条件
□ 温度：周围空气温度上限不超过+40℃，下限不低于 -5℃，且24h平均温度不超过+35℃。
□ 海拔：安装地点海拔高度应不超过2000m。
□ 湿度：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下允许有较高的相
对湿度；例如在+20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施。
□ 污染等级：2、3级。
□ 安装条件：安装在无显著冲击，振动的场所，无危险（爆炸）的介质中，且介质中无足以腐
蚀金属和破坏绝缘的气体与导电尘埃，无雨雪侵袭的地方。
□ 安装方式：采用TH35-7.5安装轨安装，安装于配电箱、配电柜或盒中，安装时一般采用垂
直安装，安装平面与垂直面的倾斜度不超过±5°，手柄向上为接通电源位置。
□ 安装类别：Ⅱ、Ⅲ类。

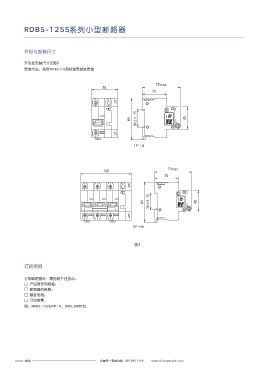

RDB5-125S/1P+N，D80,5000台。
