P. 174

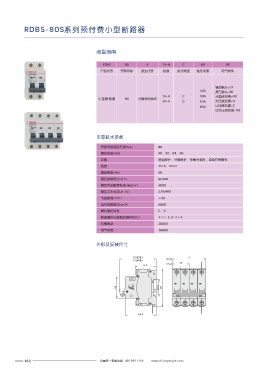

RDB5-80S系列预付费小型断路器 RDB5-125系列小型断路器
选型指南 选型指南
OF
OF
RDB5 80 S 1P+N C 80 OF RDB5 125 2P C 100 OF
产品代号 壳架等级 派生代号 极数 脱扣类型 额定电流 电气附件 产品代号 壳架等级 极数 脱扣类型 额定电流 电气附件
辅助触头:OF 辅助触头:OF
40A 报警触头:SD 1P 报警触头:SD
1P+N C 50A 分励脱扣器:MX 2P C 63A 分励脱扣器:MX
小型断路器 80 分励延时脱扣 小型断路器 125 80A
3P+N D 63A 欠压脱扣器:Q 3P D 100A 欠压脱扣器:Q
80A 过压脱扣器:G 4P 过压脱扣器:G
过欠压脱扣器:GQ 过欠压脱扣器:GQ
主要技术参数 主要技术参数
壳架等级额定电流In(A) 80 壳架等级额定电流Ｉn(A) 125
额定电流In(A) 40、50、63、80 额定电流In(A) 63、80、100
功能 短路保护、过载保护、电量为零时，自动拉闸断电 功能 短路保护、过载保护、隔离、控制
极数 1P+N、3P+N 极数 1P、2P、3P、4P
额定频率(Hz) 50 额定频率(Hz) 50
额定绝缘电压Ui(V) AC500 额定绝缘电压Ui(V) AC500
额定冲击耐受电压Uimp(V) 4000 额定冲击耐受电压Uimp(V) 4000
额定工作电压Ue（V) 230/400 额定工作电压Ue（V) 230/400
飞弧距离(mm) ≤50 飞弧距离(mm) ≤50
运行短路能力Ics(A) 6000 运行短路能力Ics(A) 6000
瞬时脱扣特性 C、D 瞬时脱扣特性 C、D
断路器的分励脱扣器时间(s) 1＜t＜2 ,2＜t＜4 机械寿命 20000
机械寿命 20000 电气寿命 10000
电气寿命 10000
外形及安装尺寸
外形及安装尺寸
72
4P
77.7 3P 54
15.5 50 2P 18 36
78(多级 ) 72 1P
73(单级 ) 3P+N
36
1P+N
44.5
5.5
45 36 94.6
45 35.5 80
5.5
65.5
