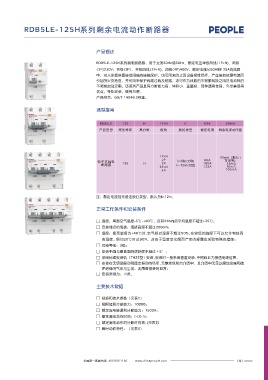

RDB5LE-100系列剩余电流动作断路器 RDB5LE-125H系列剩余电流动作断路器
□ 接线示意图：见图(a~e) 产品概述
L L L1 L1 L1 RDB5LE-125H系列漏电断路器，用于交流50Hz或60Hz、额定电压单级两线(1P+N)、两级
N N L2 L2 L2
L3
L3
L3
四
1 N 1 3 1 3 5 N 1 3 5 N N 1 3 5 7 (2P)230V；三级(3P)、三级 四线(3P+N)、 级(4P)400V，额定电流从80A到125A的线路
中，对人体提供直接或间接的接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而
引起的火灾危险。并可用来保护线路过载及短路，亦可作为线路的不频繁转换之用及电动机的
不频繁启动之用。该系列产品具有分断能力高、体积小、重量轻、部件通用性强、外形美观等
2 N 2 4 2 4 6 2 4 6 N 2 4 6 8
优点，导轨安装，使用方便。
产品符合：GB/T 14048.2标准。
选型指南
a)1P+N b)2P c)3P d)3P+N e)4P
RDB5LE 125 H 1P+N C 63A 30mA
产品型号 壳架等级 高分断 极数 脱扣类型 额定电流 剩余电流动作值
外形及安装尺寸
72 1P+N 30mA（默认）
电子式漏电 2P Ii=8ln(C型) 80A 可定制：
54 125 H 3P 100A 15mA
断路器 Ii=12ln(D型)
50mA
36 3P+N 125A 100mA
4P
35±0.30
1±0.04 35.5 +0.5 123max
27±0.20 45 0
7.5-0.4 100.8
0 注：额定电流前无备注脱口类型，默认为Ii=12In。
正常工作条件和安装条件
图2 安装轨尺寸
□ 温度：周围空气温度-5℃~+40℃，且其24h内的平均温度不超过+35℃;
□ 安装地点的海拔：海拔高度不超过2000m;
75max
□ 湿度：最高温度为+40℃时，空气相对湿度不超过50%,在较低的温度下可以允许有较高
的湿度, 例如20℃时达90%。对由于温度变化偶而产生的凝露应采取特殊的措施;
□ 污染等级：3级;
□ 安装平面与垂直面的倾斜度不超过±5°;
□ 采用标准安装轨（TH35型）安装，安装时一般条用垂直安装，手柄向上为接通电源位置。
型号 1P+N/2P 3P 3P+N/4P □ 安装在无明显摇动和撞击振动的场所,无爆炸危险的介质中，且介质中无足以腐蚀金属和破
RDB5LE-100 36 54 72 坏绝缘的气体与尘埃，无雨雪侵袭的地方;
□ 安装类别为：Ⅲ类。
主要技术数据
□ 规格和技术参数（见表1）
□ 极限短路分断能力：10000；
□ 额定漏电接通和分断能力：1500A；
□ 额定漏电动作时间：t≤0.1s；
□ 额定漏电动作的分断时间表:(见表2)
□ 瞬时动作特性：（见表3）
