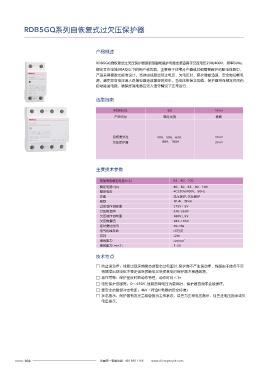

RDB5GQ系列自恢复式过欠压保护器

产品概述
额定电流值A 32 40 50 63 80
RDB5GQ自恢 复式过欠压保护器是新型智能保护电器主要适用于交流电压230/400V，频率50Hz， 导线截面积mm 2 6 10 10 16 25
额定工作电流80A及以下的用户或负载，主要用于住宅分户箱或其他需要保护的配电线路中，
产品采用模数化标准设计，当供由线路出现过电压，欠电压时，保护器能迅速、安全地切断电
源，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内
自动接通电路，确保终端电器在无人值守情况下正常运行。
外形及安装尺寸

选型指南

RDB5GQ 63 1P+N
产品代号 额定电流 极数

自恢复式过 40A、50A、63A、 1P+N
欠压保护器 80A、100A 3P+N

主要技术参数

壳架等级额定电流In(A) 63、80、100
额定电流In(A) 40 50 63 80 100、 、 、 、
额定电压 AC230V/400V，50Hz
功能 过压保护,欠压保护
极数 1P+N、3P+N
过压动作切断值 275V± 5V
过压恢复值 240 260V~
欠压动作切断值 160V±5V
欠压恢复值 185 195V~
延时复位时间 30~10s
电气机械寿命 >5万次
功耗 <2W
接线能力 <25mm 2
接线能力(mm2) 1 35~
技术特点

□ 防止误动作：线路出现突然瞬态或暂态过电压时,保护器不产生误动作，线路由于接点不实
等故障出现电压不稳定或突然断电又突然来电时保护器不接通线路。
□ 动作可靠：保护呈反时限动作特性，动作时间≤1s
□ 电压保护范围宽：0～450V,线路故障电压为最高时，保护器自身不会被损坏。
□ 更安全的耐受冲击电压：4kV（符合III电器的安全标准）
□ 状态指示：保护器有发光二级管指示工作状态，绿色为正常电压指示，红色过电压指示或欠
电压指示。
