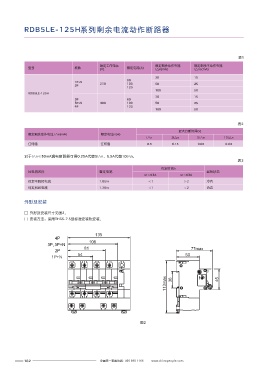

RDB5LE-125H系列剩余电流动作断路器

表1
订货须知
额定工作电压 额定剩余动作电流 额定剩余不动作电流
型号 极数 (V) 额定电流(A) I△n(mA) I△no(mA)
□ 订购剩余电流动作断路器时需指明下列各点：
30 15
80 a)产品型号和名称：
1P+N 230 100 50 25
2P 125 b)断路器的极数,如3P；
100 50
RDB5LE-125H c)额定电流，如80A；
30 15
3P 80 e)漏电动作电流，如30mA；
50
3P+N 400 100 100 25
4P 125 f)订货数量,如50台。
100 50
例如：RDB5LE-125H 80A 3P 30mA,50台。

表2
最大分断时间(s)
额定剩余动作电流 I n(mA)△ 额定电流In(A)
I△n 2I n△ 5I n△ 10I n△
任何值 任何值 0.3 0.15 0.04 0.04

对于I n≤30mA漏电断路器可用0.25A代替5I n，0.5A代替10I n。△ △ △
表3
约定时间h
过电流名称 整定电流 起始状态
In≤63A In＞63A
约定不脱扣电流 1.05In ≤1 ≥2 冷态
约定脱扣电流 1.30In ＜1 ＜2 热态

外形及安装

□ 外形及安装尺寸见图2。
□ 安装方法：采用TH35-7.5型标准安装轨安装。

135
4P
108
3P、3P+N
81 77max
2P
54 50
1P+N

113max 36 45

图2
