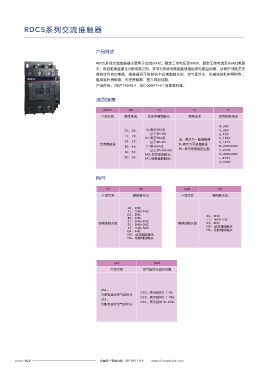

RDC5系列交流接触器

产品概述 正常工作条件和安装条件

RDC5系列交流接触器主要用于交流50HZ 额定工作电压至690V， 额定工作电流至95A的电路 □ 温度: -25℃~+55℃，短时间(24h)内可达+70℃； □ 污染等级:3级；
，
中，供远距离接通与分断电路之用，并可与热继电器直接插接组成电磁起动器，以保护可能发生 □ 相对湿度:≤90％； □ 安装类别:III类；
操作过负荷的电路。接触器还可组装积木式辅助触头组、空气延时头、机械连锁机构等附件， □ 产品在运输时应轻拿轻放，不得倒置，避免强烈碰撞； □ 额定冲击耐受电压Uimp:8000V；
组成延时接触器、可逆接触器、星三角起动器。 □ 产品在运输和储存中均不得受到雨雪侵袭。 □ 额定频率:50Hz；
产品符合：GB/T14048.4、IEC 60947-4-1等国家标准。 □ 安装位置应垂直，各方向的倾斜度不超过±22.5°； □ 防护等级:IP20；
□ 安装在无冲击振动及无雨雪侵袭的地方； □ 适用于8h工作制、断续周期工作制、不间断工作制和短时工作制。
选型指南
主要技术参数
表1
RDC5 09 10 N B
接触器型号 RDC5-06 RDC5-09 RDC5-12 RDC5-18 RDC5-25 RDC5-32 RDC5-38 RDC5-40 RDC5-50 RDC5-65 RDC5-80 RDC5-95
产品代号 额定电流 本体带辅助触头 特殊选项 控制回路电压
极数 3极
B:24V
06、09、 10:表示38A及 C:36V 额定绝缘电压（Ui）V 690
以下3P+NO E:48V
12、18、 额定工作电压（Ue）V 380/400，660/690
01:表示38A及 无：表示为一般接触器 F:110V
25、32、 以下3P+NC S:127V
交流接触器 N: 表示为可逆接触器 约定发热电流（Ith）A 16 25 25 32 40 50 50 50 60 80 110 110
38、40、 11:表示6A及 M:220/230V AC-3
以上3P+NO+NC PC: 表示带透明防尘盖 U:240V 6 9 12 18 25 32 38 40 50 65 80 95
50、65、 额定 380/400V A
NO:动合辅助触头; Q:380/400V AC-3
80、95 NC:动断辅助触头; L:415V 工作 660/690V A 3.8 6.6 8.9 12 18 22 22 34 39 42 49 49
X:440V 电流 AC-4
380/400V A 2.6 3.5 5 7.7 8.5 12 14 18.5 24 28 37 44
（Ie） AC-4
660/690V A 1 1.5 2 3.8 4.4 7.5 8.9 9 12 14 17.3 21.3
AC-3
附件 额定 380/400V kw 2.2 4 5.5 7.5 11 15 18.5 18.5 22 30 37 45
AC-3
工作 660/690V kw 3 5.5 7.5 10 15 18.5 18.5 30 33 37 45 45
F5 20 LA8 20 AC-4
功率 1.1 1.5 2.2 3.3 4 5.4 5.5 7.5 11 15 18.5 22
产品代号 辅助触头组 产品代号 辅助触头组 （Pe） 380/400V kw
AC-4
660/690V kw 0.75 1.1 1.5 3 3.7 5.5 6 7.5 10 11 15 18.5
机械寿命 万次 1200 1000 900 650
20 2NO:
11: 1NO+1NC AC-3 万次 110 90 65
02: 2NC 20 2NO: 电气
40: 4NO 11: 1NO+1NC 寿命
31: 3NO+1NC AC-4 万次 22 22 17 11
顶辅助触头组 侧辅助触头组 02: 2NC
22: 2NO+2NC
13: 1NO+3NC NO: 动合辅助触头 操作 AC-3 次/时 1200 600
04: 4NC NC: 动断辅助触头 频率
NO: 动合辅助触头 AC-4 次/时 300
NC: 动断辅助触头
LA2 D20
产品代号 空气延时头延时范围

LA2：
D20: 表示延时0.1-3s
为通电延时空气延时头
D22: 表示延时0.1-30s
LA3：
D24: 表示延时10-180s
为断电延时空气延时头
