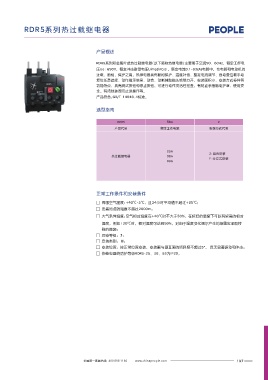

RDC5系列交流接触器 RDR5系列热过载继电器

空气延时头 产品概述

接触器可以配装LA2D空气延时头组合成延时接触器，其延时范围如表6。 表6 RDR5系列双金属片式热过载继电器(以下简称热继电器)主要用于交流50、60Hz，额定工作电
压Ue : 690V，额定冲击耐受电压Uimp(kV):8 ，额定电流0.1~93(A)电路中，作电路和电动机的
型 规格号 延时范围 延时触头数量 延时类型 过载、断相、保护之用。热继电器具有断相保护、温度补偿、整定电流调节、自动复位和手动
LA2- 20D 0.1 0.3s~ 复位任意选择、动作指示信号、动合、动断辅助触头绝缘分开、安装面积小、安装方式多样等
LA2- 22D 0.1 30s~ 通电延时 功能特点, 具有测试按钮和停止按钮。可进行动作灵活性检查。有防止手指触电护罩，使用安
全。有闭锁装置防止误操作等。
LA2- 24D 10~180s
1NO+1NC 产品符合:GB/T 14048.4标准。
LA3- 20D 0.1 0.3s~
LA3- 22D 0.1 30s~ 断电延时
选型指南
LA3- 24D 10 180s~
注：空气延时头出厂时调整在最小值
RDR5 38A Z
产品代号 额定工作电流 安装方式代号
电磁起动器
接触器可以和RDR5系列 热过载继电器安装组合成电磁起动器。调试，操作
□ 检查产品的技术参数是否符合使用要求；
□ 先接通控制回路，进行空载操作实验。无异常后再接负载；
□ 勿使异物落入产品内； 25A Z: 组合安装
热过载继电器 38A
□ 推荐按1型协调保护配合选择SCPD，其熔断器型号见表7。 F: 分立式安装
93A
表7
型号 RDC5-06 RDC5-09 RDC5-12 RDC5-18 RDC5-25 RDC5-32
主回路 RT16-00 16A RT16-00 20A RT16-00 20A RT16-00 32A RT16-00 40A RT16-00 50A
型号 RDC5-38 RDC5-40 RDC5-50 RDC5-65 RDC5-80 RDC5-95
主回路 RT16-00 63A RT16-00 63A RT16-00 80A RT16-00 80A RT16-00 100A RT16-00 125A
正常工作条件和安装条件
辅助回路 RT16-00 10A
□ 周围空气温度:+40℃~5℃，且24小时平均值不超过+35℃；
接线能力及紧固扭矩
表8. □ 安装地点的海拔不超过2000m；
电流规格 06/09/12 18 25 32 38 40/50/65 80/95
□ 大气条件湿度:空气相对湿度在+40℃时不大于50%，在较低的温度下可以有较高的相对
主回路接线
湿度，例如+20℃时，相对湿度可达到90%，对由于温度变化偶尔产生的凝露应采取特
1 导线(mm根 ) 1...4 1...4 1.5...6 1.5...6 1.5...6 2.5...25 4...50
软线不带 殊的措施；
接线端子 2 导线根 (mm) 1...4 1...4 1.5...6 1.5...6 1.5...6 2.5...16 4...25
□ 污染等级：3；
1 导线根 (mm) 1...4 1...4 1...6 1...6 1...6 2.5...25 4...50
软线带 □ 安装类别：Ⅲ；
接线端子 2 导线根 (mm) 1...2.5 1...2.5 1...4 1...4 1...4 2.5...10 4...16
□ 安装位置：按正常位置安装, 安装面与垂直面的顷斜度不超过5°， 且无显著振动和冲击；
1 导线根 (mm) 1...4 1.5...6 1.5...6 1.5...10 1.5...10 2.5...25 4...50
接线不带 □ 热继电器的防护等级RDR5-25、38、93为IP20。
接线端子 2 导线根 (mm) 1...4 1.5...6 1.5...6 1.5...6 1.5...6 2.5...10 4...25
紧固扭矩(N.m )² 1.2 1.2 1.8 1.8 1.8 5 9
控制和辅助回路接线
1 导线根 (mm)
软线不带 1...4
接线端子 2 导线根 (mm)
1 导线根 (mm)
软线带接 1...2.5
线端子 2 导线根 (mm)
1 导线根 (mm)
硬线不带 1...4
接线端子 2 导线根 (mm)
紧固扭矩(N.m)² 1.2
