RDC5系列交流接触器

外形及安装尺寸 附件安装

接触器外形及安装尺寸见图5、图6及表2 LA8

4.5 f 机械连锁
5.5
A max 35mm A max 75mm 35mm
b
e c
(Pc防尘罩）
B max C max B max C max
B1 max C1 max B1 max C1 max
B2 max C2 max a B2 max C2 max φ9 d
图5 R DC5-06～38 图6 RDC5-40～95
F5-11
表2 RDC5-06～95交流接触器外形安装尺寸 单位：mm
型号 Amax Bmax B1max B2max Cmax C1max C2max
01、10 74.5 45.5 58 71 82.5 114.5 139.5
RDC5-06、12、18
11 74.5 45.5 58 71 85.5 117.5 142.5 F5-22
RDC5-25、32、38 01、 10、 11 83 56.5 69 82 97 129 154
RDC5-40、50、65 11 127.5 74.5 88 101 117 148.5 173.5 RDR5
RDC5-80、95 11 127.5 85.5 99 112 125.5 157 182

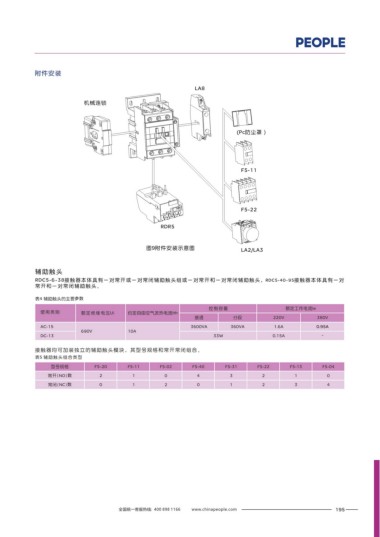

注： B1max-接触器+LA8 B2max-接触器+2个LA8 C1max-接触器+F5 C2max-接触器+LA2(3)D 图9附 件安装示意图 LA2/LA3

型号 辅助触头 a b c d e f
RDC5-06、09、12、18 01、10、11 35 60 - - - - 辅助触头
RDC5-6~38接触器本体具有一对常开或一对常闭辅助触头组或一对常开和一对常闭辅助触头，RDC5-40~95接触器本体具有一对
RDC5-25、32、38 01、10、11 40 71 - - - - 常开和一对常闭辅助触头。
RDC5-40、50、65 11 - - 105 40 100/110 59
RDC5-80、95 11 - - 105 40 100/110 67 表4 辅助触头的主要参数
控制容量 额定工作电流Ie
使用类别 额定绝缘电压Ui 约定自由空气发热电流Ith
可逆变交流接触器的外形及安装尺寸见图7、图8及表3 接通 分段 220V 380V
e e AC-15 3600VA 360VA 1.6A 0.95A
690V 10A
DC-13 33W 0.15A -
接触器均可加装独立的辅助触头模块，其型号规格和常开常闭组合。
f f
表5 辅助触头组合类型
5-
5-
5-
5-
型号规格 F5-20 F 11 F 02 F 40 F 31 F 22 F 13 F 045-
5-
5-
d
F max F max 常开 NO)数( 2 1 0 4 3 2 1 0
F1 max c d
h F1 max 常闭 NC 数( ) 0 1 2 0 1 2 3 4
F2 max F2 max h
图7 RDC5-06N~38N 图8 RDC5-40N～95N
表3 RDC5-06N~95N可逆变交流接触器外形及安装尺寸 单位：mm
型号 fmax f1max f2max c d e f h
RDC5-06N、09N、12N、18N 107 120 131 60 25 60 50/60 95
RDC5-25N、32N、38N 129 142 153 71 31.5 71 50/60 111.5
RDC5-40N、50N、65N 163 180 193 - 50 90 100/110 130
RDC5-80N、95N 186 202 215 - 60 100 100/110 140
