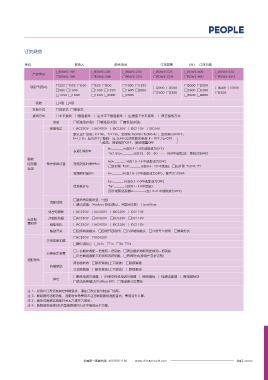

RDW5系列万能式断路器

RDW5型二次回路接线图端子功能与符号释义 订货规范

单位 联系人 联系电话 订货数量 (台) 订货日期
端子号 功能描述 符号 释义 备注
1、2 辅助电源输入：AC230V、AC400V、DC220V、DC110V RDW5 RDW5万能式断路器 用户自备 □RDW5-16S □RDW5-20S □RDW5-25S □RDW5-32S □RDW5-40S □RDW5-63S
产品型号
3、4、5 故障跳闸辅助触点，触点容量：AC250V、3A S1~S4 信号灯 □RDW5-16H □RDW5-20H □RDW5-25H □RDW5-32H □RDW5-40H □RDW5-63H
20、21 接地(PE)、N相 TA 电流互感器 额定电流(A) □200 □400 □630 □630 □800 □1000 □1250 □2000 □2500 □2000 □2500 □4000 □5000
22、23、24 A相、B相、C相 SAL 微动开关 用户自备 □800 □1000 □1000 □1250 □1600 □2000 □2900 □3200 □2900 □3200 □6300
□1250 □1600 □1600 □2000 □2500 □3600 □4000
25、26 外接互感器 SB1 分闸按钮 用户自备
极数 □3级 □4级
27、28 欠电压脱扣器 SB2 合闸按钮
29、30 分励脱扣器 X 闭合电磁铁 安装方式 □固定式 □抽屉式

31、32 闭合电磁铁 F 分励脱扣器 接线方式 □水平接线 □垂直接线 □上水平下垂直接线 □上垂直下水平接线 □其它接线方式
33、34、35 电动操作机构(电动贮能)，37接绿线、38接黑线、39接红线 Q 欠电压脱扣器 类型 □标准型(M型) □增强型(R型) □高级型(H型)
控制电压 □AC23OV □AC400V □DC220V □DC110V □DC24V
36~48 辅助触头接线端子 M 电动操作机构
默认出厂设置：Ir=1In，Tr=15s；定时限 Isd=8Ir,Tsd=0.4s ；反时限Isd=OFF；
SA 电动操作机构行程开关 用户自备
Ii=12 In；Ig为OFF 数码：Ig_0.4In 反时限剪切系数 k＝OFF,Tg=OFF ｝
｛
Fu 熔断器 液晶：接地保护OFF，接地报警OFF
PE 地线 长延时保护Ir Ir= In(在0.4~1.0中选取或为OFF)
N 中性线(N相) Tr(1.5Ir)= s(在15、30、60……、960中选取)注：数码只到480
智能
A、B、C 相线 控制器 保护参数设置 短路短延时保护Isd Isd= Ir(在1.5~15 中选取或为OFF)
保护参数设置
□定时限 Tsd= s(在0.4~1.0 中选取)；□反时限 Tsd=0.1Tr
AX 辅助触头 选型
短路瞬时保护Ii Ii= In(在1.0~20中选取或为OFF)，最大为100kA
Ig= In(在0.2~1.0中选取或为OFF)
接地保护Ig Tg= s(在0.1~1.0中选取)
反时限剪切系数k= (在1.5~6 中选取或为OFF)
□重合闸功能(R型、H型)
选配功能
□通讯功能：Modbus 协议(默认，H型时已带) □profibus
闭合电磁铁 □AC23OV □AC400V □DC220V □DC110V
分励脱扣器 □AC23OV □AC400V □DC220V □DC110V
标准配
置附件 储能电机 □AC23OV □AC400V □DC220V □DC110V
辅助开关 □四组转换触头 □四常开四常闭 □六组转换触头 □六常开六常闭 □特殊形式
□AC23OV □AC400V

欠电压脱扣器
□瞬时(默认) □0.5s □1s □3s □5s

□一台断路器配一把锁和一把钥匙 □两台断路器配两把锁和一把钥匙
分闸锁定装置
□三台断路器配三把锁和两把钥匙 □特殊形式(按用户要求订制)
选配附件
两台断路器 □联杆联锁(上下联锁) □钢缆联锁
机械联锁
三台断路器 □联杆联锁(上下联锁) □钢缆联锁
□剩余电流互感器 □外接中性线电流互感器 □相间隔板 □电源适配器 □继电器模块
其它
□通讯转换模块(Profibus-DP) □抽屉座三位置锁

注 1：如用户订货还有其它特殊要求，请在订货之前与制造厂协商；
注 2：断路器的选配功能、选配附件等费用不含在断路器标准配置内，费用另外计算；

注 3：固定式断路器辅助开关无六常开六常闭 ;
注 4：断路器后缀带S经济型断路器均为水平接线且不可旋。
