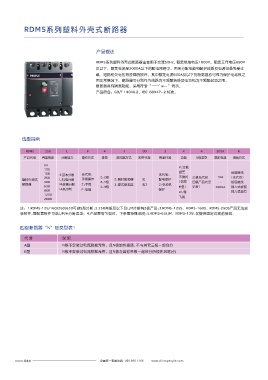

RDM5系列塑料外壳式断路器

产品概述

RDM5系列塑料外壳式断路器主要用于交流50Hz，额定绝缘电压1000V，额定工作电压690V
及以下，额定电流至2000A以下的配电网络中，用来分配电能和保护线路及电源设备免受过
载、短路和欠电压等故障的损坏。其中额定电流630A及以下的断路器亦可作为保护电动机之
用正常情况下，断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。
断路器具有隔离功能，采用符号“ ”表示。
产品符合：GB/T 14048.2，IEC 60947-2 标准。

选型指南

RDM5 250 L P 4 3 00 2 X A 200A R
产品代号 壳架等级 分断能力 操作方式 极数 脱扣 方式器 附件代号 用途代号 功能 N极类型 额定电流 接线方式
63 X:过载
125
160 S:基本分断 无代号： 无代号： 报警 板前接线
：
250 2 2极 不脱扣 三极无代号 10A (无代号）
塑料外壳式 L:标准分断 手柄操作 2:瞬时脱扣器 见 配电保护
400 3：3极 (仅限 四极产品代号 ... 板后接线
断路器 M:较高分断 Z:手操 3:复式脱扣器 表2 2:电动机
630 4：4极 M型） 见表1 2000A 插入式板前
800 H:高分断 P:电操 保护 W:零 插入式板后
1250
飞弧
2000
注：1.RDM5-125/160/250/630可做S型分断;2.250壳架及以下且L/M分断有2极产品;3.RDM5-125S、RDM5-160S、RDM5-250S产品无法安
装附件,需配置附件可选L/M/H分断类型；4.产品需零飞弧时，下单需特殊说明;5.RDM5-63L/M、RDM5-125L仅提供固定式板前接线。

四级断路器“N”极类型表1

代 号 说 明
A型 N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分
B型 N极不安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)
