RDM5系列塑料外壳式断路器

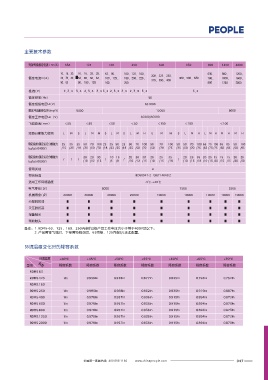

产品结构 主要技术参数

面板释义 壳架等级额定电流Ｉnm(A) 63A 125 160 250 400 630 800 1250 2000
、
、
10 1 6 20、 10 16 20 25、 63、80 、 100 125 160、 630、 800、 1250、
、 、
、
、
、
商标 200 225 250、
、
、
、
额定电流In A( ) 25、32、40、、 32、40、50、63、 100 125、 180、200、225、 315、350、400 400 500 630、 、 700、 1000、 1600、
产品型号 50、63 80、100、125 160 250 800 1250 2000
技术参数 极数(P) 2、3、4 3、4 2、3、4 3、4 3、4 2、3、4 3、4 2、3、4 3、4 3、4
额定频率(Hz) 50
产品符合标准
额定绝缘电压Ui(V) AC1000
CCC认证标识
额定冲击耐受电压Uimp(V) 8000 12000 8000
公司名称
额定工作电压Ue（V) AC400/AC690
手柄 飞弧距离(mm) ≤50 ≤50 ≤50 ≤50 ≤100 ≤100 ≤100
接线螺丝
短路分断能力级别 L M S L M H S L M S L M H L M H S L M H L M H M H M H
脱扣按钮
额定极限/额定运行分断能力 25 35 25 50 70 100 25 35 50 25 50 70 100 50 70 100 50 50 70 100 65 75 100 65 85 50 100
面盖
Icu/Ics(AC400V) /15 /25 /18 /35 /50 /70 /18 /23 /35 /18 /35 /50 /70 /50 /70 /75 /35 /50 /70 /75 /65 /75 /75 /50 /65 /50 /85
中盖
额定极限/额定运行分断能力 / / / 20 20 30 / 10 15 / 20 20 30 20 25 35 / 20 25 35 20 25 35 15 15 20 20
附件安装孔 Icu/Ics(AC690V) /10 /12 /15 /5 /8 /10 /12 /15 /10 /15 /18 /10 /15 /18 /10 /15 /20 /15 /15 /20 /20
底座 使用类别 A
符合标准 IEC60947-2 GB/T14048.2
适用工作环境温度 -5℃~+40℃
安装环境 电气寿命(次) 8000 7500 2500
机械寿命(次) 20000 20000 20000 20000 10000 10000 10000 10000 10000
□ 污染等级：3级
分励脱扣器
□ 使用环境温度：周围空气温度为-5℃～+40℃，24h的平均值不超过+35℃;
欠压脱扣器
□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；例如最湿月的平均最大相对湿度为90%，
报警触头
同时该月的平均最低温度为+20℃，对由于温度变化偶尔产生的凝露应采取处理措施。
辅助触头
□ 海拔高度：不超过2000m;
备注：1.RDM5-63、125、160 、 250壳架 的2极产品工作电压为小于等于400V及以下；
□ 主电路安装类别：Ⅲ
2.产品需零飞弧时，下单需特殊说明，63壳架、125壳架S/L无此配置。
□ 电磁环境：A
安装条件 环境温度变化时的降容系数

□ 断路器的安装：将断路器安置于配电柜中，并用4个M3（RDM5-63L/M、RDM5-125L）、M4（RDM5-125M/H及250壳架） 环境温度 +40°C +45°C +50°C +55°C +60°C +65°C +70°C
或M6（400A及以上壳架）螺栓及垫圈进行紧固。断路器安装平稳，不应有附加的机械应力，以免断路器损坏或主母线接触不良； 型号 系数 降容系数 降容系数 降容系数 降容系数 降容系数 降容系数 降容系数
□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方； RDM5-63
□ 断路器安装面对垂直面的倾斜度不超过±22.5℃； RDM5-125 1In 0.959In 0.918In 0.877In 0.835In 0.794In 0.752In
□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方； RDM5-160
□ 断路器安装场所无爆炸性气体，无雨雪侵袭。 RDM5-250 1In 0.985In 0.968In 0.952In 0.935In 0.919In 0.887In
RDM5-400 1In 0.978In 0.957In 0.936In 0.915In 0.894In 0.873In
储存和运输条件 RDM5-630 1In 0.978In 0.957In 0.936In 0.915In 0.894In 0.873In
□ 温度下限不低于-25℃，上限不超过+60℃；相对湿度(+25℃)时不超过95%； RDM5-800 1In 0.978In 0.957In 0.936In 0.915In 0.894In 0.873In
□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞。 RDM5-1250 1In 0.978In 0.957In 0.936In 0.915In 0.894In 0.873In
RDM5-2000 1In 0.978In 0.957In 0.936In 0.915In 0.894In 0.873In
