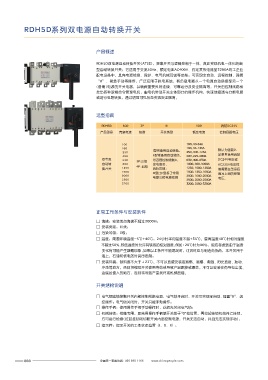

RDH5D系列双电源自动转换开关

产品概述
进线端
RDH5D双电源自动转换开关(ATSE)，是集开关与逻辑控制于一体、真正实现机电一体化的新 操作手柄
铭牌
型自动转换开关；它适用于交流50Hz、额定电压AC400V、约定发热电流至3200A的工企业 Ⅰ
壳体Ⅰ(常用)
配电设备中，具有电源检测、保护、电气机械互锁等功能；可实现全自动、远程控制，强置 0 指示件
“0”、紧急手动等操作，广泛应用于供电系统，将负载电路从一个电源自动换接至另一个 壳体Ⅱ(备用) Ⅰ Ⅱ 电气钥匙锁
Ⅱ
(备用)电源的开关电器，以确保重要负荷连续、可靠运行及安全隔离等。开关由控制线路板 机械挂锁
控制部分
发出各种逻辑命令管理电机，由电机带动开关主体部分的操作机构，快速地接通与分断电路
出线端
或进行电路转换，通过明显可见状态实现安全隔离。
主要技术参数
选型指南
□ 开关符合标准：GB/T14048.11 IEC60947-6-1
RDH5D 100 3P III 100 消防DC24V □ 电器级别：PC级
□ 使用类别：AC-33iB
产品型号 壳架电流 极数 开关类型 额定电流 控制回路电压
□ 额定工作电压(Ue)：AC400V: 额定绝缘电压（Ui):AC690V
□ 额定工作电流（Ie）：10A~3200A
100 100:1 0~63A
160 160:1 6~125A 默认为强制0.
250 I型常备用自动转换。 250:1 00~125A 额发热电流(A) 100 160 250 400 630 1000 1250 1600 2000 2500 3200
400 II型常备用自动转换, 400:2 25~400A 如果直接用消防
双电源 630 带远程控制强制0， 630:4 00~630A DC24V电压或 额定绝缘电压 690V
3P:三级
自动转 800 发电信号， 1000:8 00~1000A AC230V电压控 额定冲击耐受电压 6kV 8kV 12kV
换开关 1250 4P:四极 消防功能： 1250:1 000~1250A 制需要在型号后
1600 1600:1 250~1600A AC-31A 100 160 250 400 630 1000 1250 1600 2000 2500 3200
III型比II型多了常用 面写上消防控制
2000 电源三相电源检测 2000:1 600~2000A 额定工作 AC-35A 100 160 250 400 630 1000 1250 1600 2000 2500 3200
2500 2500:2 000~2500A 电压。 电流(A)
3200 3200:2 500~3200A AC-33iB 100 160 250 400 630 1000 1250 1600 2000 2500 3200
额定短时耐受电流 8kA 13kA 32kA 55kA
5kA
额定限制短路电流 100kA 70kA 100kA 120kA 80kA
控制电源电压 AC230V、AC400V (消防DC24V)
转换时间(S) 1.8 1.0 1.2 1.25 2.0
正常工作条件与安装条件
□ 海拔：安装地点海拔不超过2000m；
接线示意图
□ 安装类别：Ⅲ类；
□ 污染等级：3级； Ⅱ电源（备用） II 电源（备用）
A
□ 温度：周围环境温度-5℃+40℃；24小时平均温度不超+35℃。最高温度40℃时相对湿度 B A
不超过50%,较低温度时允许有较高的相对湿度,例如+20℃时为90%，但应考虑到由于温度 Ⅰ电源（常用） C B
N极必接 I 电源（常用） C
变化有可能产生凝露现象,如果以上条件不能满足时，订货时应与制造商协商，本开关用于 N极必接
C N 线必接 N 线必接
海上，石油和核电站时另行定制； B C
A
□ 安装环境：倾斜度不大于±23℃。不可以直接安装在易燃、易爆、潮湿、阳光直射、振动、 B
冲击等地方，否则将缩短开关使用寿命或导致产品燃烧或爆炸。不可以安装在有导电尘埃、 A
金属丝侵入的地方，否则将导致产品损坏或机械故障。

开关结构说明

□ 电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关可实现全自动、强置"0"、远
控操作；电气锁关闭时，开关只能手动操作；
□ 操作手柄：使用操作手柄手动操作时，必须先关闭电气锁； A
挂锁位置 B C N 挂 锁 位 置
□ 机械挂锁：检修专用，即先用操作手柄使开关处于"0"档位置，再拉起挂锁机构并上挂锁， A B C N
负 载 侧
方可进行检修(拉起挂锁则切断开关内部控制电源，开关无法自动，并且无法实现手动)； 负 载 侧
□ 指示件：指示开关的工作状态位置（I、0、II）。
左侧接线图两进两出 右侧接线图两进一出：

~
型号:1000型 3200型 型号:100型 630型~
