P. 105
RDH5D系列双电源自动转换开关

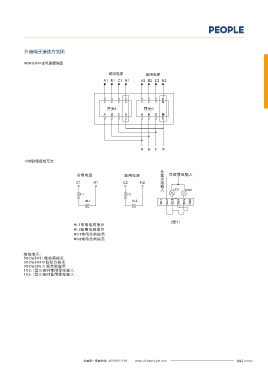

开关使用说明 外接端子接线方式图
□ 非专业人士，请勿安装；非本公司许可，请勿拆开，以免损坏。 RDH5D/4P主电路接线图
□ 使用安装前，请仔细认真阅读本说明书，避免使用不当。
□ 开关内部控制电源额定电压为AC230V，取自常用电源的C1、N1与备用电源的C2.N2，在85%~110%的额定控制电压范围内，开关方可 常用电源 备用电源
正常工作。 A1 B1 C1 N1 A2 B2 C2 N2
□ 开关进线端电源应有过压保护，以免电压过高而损坏内部线路板或控制电机。
□ 开关出线端应有短路保护，以免短路时电流过大而烧坏开关本体。
□ 使用安装时，请将电气钥匙锁关闭，并将开关打到“0”挡。
A B C N A B C N
□ 开关接线时，请测量与区分电源进线的A.B.C.N，并接到开关的相应极上。
□ 通电使用前，请再次测量C相与N电压是否在85% 110%的额定控制电压范围内，然后开启电气锁，正式投入工作。 开关I 开关II
A B C N A B C N
□ 开关正常投入后，请取下电气钥匙与操作手柄单独保管，以防意外。
输出端连接 装置内部 接线端子说明
AC230V 101
102 第2电源 双电源 A B C N
ⅠAC230V 103 机 主电源 备用电源
内
104 输 接线端子 230VC OV 230VC OV
ⅡAC230V 105 出 230VC 0 100 I型接线方法 型
106 101 102 103 104 105 106
0
负
常用电源 备用电源 载 负载零线输入
火
201 C1 N1 C2 N2 线
指 公共点
令 202 控制 搭令/自动选择 输
, 203 入 HD1 HD2
自 位置Ⅰ
动 E 位置0 204 接线端子 公共点 Ⅰ 0 Ⅱ F1 F2
选 E 205
择 位置Ⅱ 206 201 2 02 2 03 2 04 2 05 2 06 HL1 HL2 301 302 303 304 305 306
E
301
公共点 302 位置提示 位置 HL1常用电源指示 (图1）
位置Ⅰ 303 HL2备用电源指示
位置0 304 接线端子 Ⅰ 0 Ⅱ
位置Ⅱ 305 HD1常用合闸指示
306 301 3 02 3 03 3 04 3 05 3 06 HD2常用合闸指示
接线端子:
302与303 I 路合闸指示
302与304 0 位双分指示
302与305 II 路合闸指示
103: I 型三极时常用零线输入
105: I 型三极时备用零线输入
