RDQ6系列双电源自动转换开关

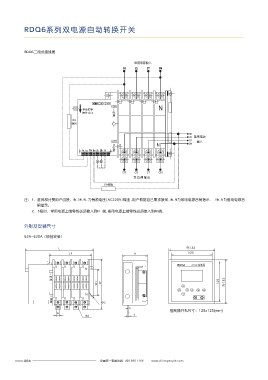

RDQ6二段式接线图
尺寸
外形尺寸 安装尺寸 铜排尺寸
型号规格
壳架等级 开关极数 L W H L1 W1 φC φd T E
2P 159 193 112 88 152 7
RDQ6-63
二段式 3P 173 193 112 110 152 7
4P 205 193 112 133 152 7
6 2 12
2P 196 193 112 88 152 7
RDQ6-63
三段式 3P 210 193 112 110 152 7
4P 242 193 112 133 152 7
板
前
2P 216 193 112 103 152 7
接
线
RDQ6-125 3P 246 193 112 133 152 7 8 4 15
4P 276 193 112 163 152 7
2P 228 193 112 113 152 7
RDQ6-250 3P 263 193 112 150 152 7 8 4 20
4P 298 193 112 185 152 7
RDQ6-400 3P 350 290 132 224 200 9 5 40
RDQ6-630 4P 410 290 132 290 200 9 14

800A-2500A（板后安装）

板前
注：1、虚线部分要用户自接，Ih.IIh.N.为有源电压(AC220V)输出,用户根据自己需求接线,Ih.N为常用电源合闸指示. IIh.N为备用电源合 T W1 W H
闸指示； B
T1
2、3极时，常用电源上端零线必须接入到In 端,备用电源上端零线必须接入到IIn端。 板后
B
4-Φ
T L1 L2 P
A L
外形及安装尺寸
63A-630A（板前安装） 铜排连接开孔尺寸

L 外132
L1 H 125
15
15 15
ATSE 控制器 800A 1000A 1600A 2000A
N 1250A 2500A
I
电
源 125 外形尺寸 安装尺寸 铜排尺寸
W1 W 外132 产品型号 L L1 P
W H W1 4-Φ 板前 板后 A B L2 T T1
设置 手动 自动 双分 3P 4P 3P 4P A-B相 B-C相
C-N相
II N
电 RDQ6-800 405 470 390 210 373 438 358 Φ14 160 50 60 117 30 12 15 65 65
源 ΦC
RDQ6-1250 450 530 390 250 418 498 358 Φ14 160 90 58 117 50 12 15 80 80
控制器开孔尺寸：125x125(mm) RDQ6-1600 509 610 390 255 477 578 358 Φ14 160 95 55 117 75 15 15 101 101
E
Φd T RDQ6-2000 680 825 479 280 625 770 420 Φ14 170 110 100.5 117 100 15 15 145 160
RDQ6-2500 680 825 479 280 625 770 420 Φ14 170 110 95.5 114.5 100 20 20 145 160
