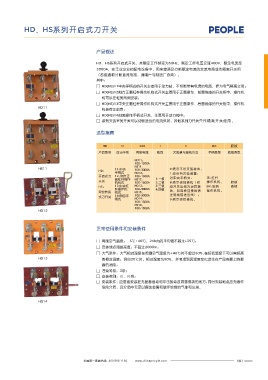

RDH5DS系列双电源自动转换开关 HD、HS系列开启式刀开关

用户订货时必须说明 产品概述

□ 双电源自动转换开关的名称及型号； HD、 HS系列开启式开关，其额定工作频率为 50Hz，额定工作电压交流 400V，额定电流至
A
□ 双电源自动转换开关的额定电流（ ）； 3000A，在工业企业的配电设备中，用来接通及分断额定电流的交流电路或作隔离开关用
□ 极数（三极或四极）； （若接通和分断直流电路，请用户与制造厂协商）。
□ 控制器类型； 其中：
□ 例如订购双电源自动转换开关，三极，额定电流125A，经济型控制器，数量50台。可写成：RDH5DS-125/3P 125A J 50台。 □ HD(HS)11中央手柄式的开关主要用于动力站，不切断带有电流的电路，作为电气隔离之用；
如订购双电源自动转换开关，四极，额定电流63A，标准型控制器，,数量50台。则写成：RDH5DS-125/4P 63A B 50台。 □ HD(HS)12侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机
构可以在柜的两侧安装；
□ HD(HS)13中央正面杠杆操作机构式开关主要用于正面操作、后面维修的开关柜中，操作机
HD11 构装在正前方；
2022年02月第一版
□ HD(HS)14侧面操作手柄式开关，主要用于动力箱中；
包装物料清单
□ 装有灭弧室的开关可以切断适当的电流负荷，其他系列刀开关只作隔离开关使用。
序号 名称 单位 数量 备注 选型指南

台
产品本机
1 25 35 1 50
HD 11 400 1 1 BX 胶板
2 产品使用说明书 本 1
产品型号 设计序号 壳架电流 极数 灭弧罩与接线方式 手柄类型 底板类型
3 干燥剂 包 1
HD11:
100~1500A
HS11:
尊敬的顾客： HS11 11:中央 100~3000A 0:表示不带灭弧装置；
HD: 手柄式
为了保护我们的环境，当本产品的寿命终了时， 请您做好产品或其零部件材料的回收工作， 对于不能回收的材料也请做好处理，非常 HD12: 1:表示有灭弧装置；
开启式刀 12:侧方正 100~1500A
:
感谢您的合作与支持。 面杠杆操作 HS12: 1 一极 对中央手柄式： 无:杠杆
开关 机构式 100~1500A 2:二极 8:表示板前接线（双 操作机构。 胶板
13:中央杠 HD13: 3:三极
HS: 投开关出线为板后接 BX:旋转 玻板
人民电器集团有限公司 杆操作机 1 00~3000A 4:四极 线，如需板前接线请 操作机构。
双投转换 构式 HS13:
式刀开关 14:侧面手 100~3000A 注明板前进出线）；
柄式 HD14: 9:表示板后接线。
100~1500A
HS14:
100~1500A
HD12

正常使用条件和安装条件
□ 周围空气温度：-5℃+40℃，24h内的平均值不超过+35℃；
□ 安装地点海拔高度：不超过2000m；
□ 大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高
HD13 的相对湿度；例如20℃时，相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝
露的消除；
□ 污染等级：3级；
□ 安装类别：Ⅲ、Ⅳ类；
□ 安装条件：应垂直安装在无显著摇动和冲击振动及雨雪侵袭的地方，同时安装地点应无爆炸
危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

HD14
