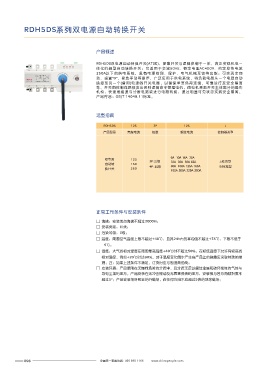

RDH5DS系列双电源自动转换开关

产品概述 结构与原理

RDH5DS双电源自动转换开关(ATSE)，是集开关与逻辑控制于一体、真正实现机电一 □ 结构
体化的新型自动转换开关；它适用于交流50Hz、额定电压AC400V、约定发热电流 □ 该双电源采用两进一出结构设计，降低用户使用成本，提高用户安装效率：
250A以 下 的 供 电 系 统 ， 具 有 电 源 检 测 、 保 护 、 电 气 机 械 互 锁 等 功 能 ； 可 实 现 全 自 □ 电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关可实现全自动、强置"0"、电气锁关闭时，开关只能手动操作双电源，
动、强置"0"、紧急手动等操作，广泛应用于供电系统，将负载电路从一个电源自动 避免因误操作造成事故。
换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行及安全隔离
等。开关由控制线路板发出各种逻辑命令管理电机，由电机带动开关主体部分的操作 □ 操作手柄：使用操作手柄手动操作时，必须先关闭电气锁。
机构，快速地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。 □ 指示件：指示开关的工作状态位置（I、0、II）。
产品符合：GB/T 14048.11标准。 □ 工作原理
□ 双电源自动转换开关通过控制器对两路电源进行监控检测，当一路电源发生异常时，控制器对检测结果作出逻辑判断，根据控制器指
令驱动操作机构进行分闸或者合闸，从而保证对负载安全可靠的供电。
选型指南

RDH5DS 125 3P 125 J
主要技术参数
产品型号 壳架电流 极数 额定电流 控制器类型
双电源自动转换开关基本参数，见表1
表1
产品型号 RDH5DS-125 RDH5DS-160 RDH5DS-250
6A 10A A
16 25A
双电源 125 GB/T 14048.11
3P:三级 32A 30A 50A 6 3A J:经济型 符合标准
自动转 160
4P:四极 80A 100A 1 25A 160A B:标准型 ATSE级别 PC级
换开关 250
180A 200A 225A 250A
使用类别 AC-33iB
额定工作电压（V) AC400V
额定绝缘电压（V) 800
冲击耐受电压（kV) 8
额定短时耐受电流IcW（kA) 10/30ms 10/50ms
额定短路接通能力Icm（kA) 17
正常工作条件与安装条件 级数 3P/4P
触头转换时间（s) ≥1s
□ 海拔：安装地点海拔不超过2000m；
转换动作时间（s) ≥1s
□ 安装类别：Ⅲ类；
返回时间（s) ≥1s
□ 污染等级：3级；
□ 温度：周围空气温度上限不超过+40℃，且其24h内的平均值不超过+35℃，下限不低于 断电时间（s) ≥1s
-5℃ ； 安装方式 垂直固定安装
□ 湿度：大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下允许有较高的 操作方式 自动 手动/
相对湿度，例如+20℃时达90%。对于温度变化偶尔产生在产品上的凝露应采取特殊的措 电磁兼容 环境B
施；注：如果上述条件不满足，订货时应与制造商协商 ； 正常工作电压范围 85%Ue~110%Ue
□ 安装环境：产品使用在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与 产品是否适用隔离 是
导电尘埃的地方。产品安装在无冲击振动及无雨雪侵袭的地方，安装板与各方向倾斜度不
开关位置 常用(I)、双分 0)、备用 II)( (
超过5°；产品安装场所附近的外磁场，在任何方向不应超过5倍的地球磁场 ；
机械寿命 5000次
电器寿命 1000次
