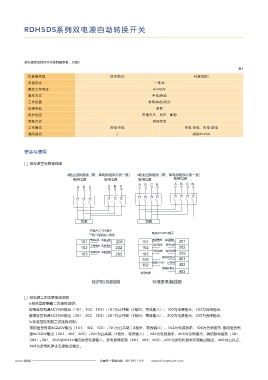

RDH5DS系列双电源自动转换开关

外形与安装尺寸

双电源自动转换开关控制器参数，见表2
G K
表1 E P
F
t
控制器类型 经济型 J)( 标准型(B)
安装形式 一体式
自动
额定工作电压 AC400V 113 B 85 D 手动
操作方式 手动 自动/
工作位置 常用/备份/双分
φ
检测电源 单相 C H
A
保护功能 常用欠压、失压、断相
转换方式 自投自复
产品型号 A B C D E F G H K P t Φ
工作模式 市电-市电 市电-市电、市电-发电
RDH5DS-125 245 113 233 85 30 6.5 40 125 50 14 2.5 6.5
消防强切 / 消防DC24V
RDH5DS-160 300 150 285 102 35 6.5 53 165 75 20 3.5 8.5
RDH5DS-250 373 170 355 123 50 6.5 72 200 90 24 3.5 10.5
安装与使用

□ 双电源主电路接线图 常见故障与排除方法

3极主回路接线（常、备电源相序必须一致） 4极主回路接线（常、备电源相序必须一致） 常见故障现象 故障原因分析 排除方法
备用电源 常用电源 常用电源 备用电源
A B C N A B C N 主回路导线接触不良 检查并将相应导线接牢
A B C A B C
通电后双电源不转换 3级产品未接零线 检查并接入零线
电源电压超出工作范围 检测电路各相电压并调整至正常工作范围
控制器异常或指示灯频繁闪烁 产品的一路电源未接零线，或者产品N级上错接火线 按说明书正确接线

负载 负载 使用注意事项

有源AC220V端子
有源AC220V端子 □ 双电源的进出线应按标识接线，如用3极开关时，常备用电源零线不能接错，否则可能影响开关正常工作，甚至损毁开关。
三级产品需接入零线
常用零线 备用零线 常用零线 备用零线 □ 双电源开关要实现自动控制，则必须将钥匙锁旋至自动位置。要手柄手动操作开关时，必须将其旋至手动位置。
101 201 101 201
常用电源 备用电源 常用电源 备用电源 □ 双电源的底板应可靠接地，以保证供电和使用的安全。
102 202 102 202
常用合闸 备用合闸 □ 双电源投入使用前，应当检查各接触部分是否可靠。
常用合闸 备用合闸
103 203 103 203 □ 使用本产品，应注意防潮、防尘等。
发电机启动
301 401
消防DC24V 公共点
302 402
发电机停止
403
常用电源 保修说明及售后服务
经济型(J) 接线图 标准型(B)接线图
本公司生产的任何产品，自生产日期（以合格证或产品上标明的日期为准）起十八个月内或者从购买之日（以发票开据日期为准）起十二个
月内，享有产品使用保证，产品因制造质量不良而不能正常工作的，均可通过销售公司退换。注意，在下述情况下此保证失效：
□ 由于使用错误，自行改装及不适当的维修等原因；
□ 双电源二次回路接线说明
□ 产品的使用情况不符合标准要求或使用时实际情况与工业规范条件不符；
a.经济型控制器二次接线说明；
□ 购买后由于摔落及安装过程中发生损坏等原因；
常用信号有源AC220V输出（101、102、103）;101为公共端（3极时，零线输入），102为电源指示，103为合闸指示.
□ 由于地震、火灾、雷击、异常电压或其它不可抗拒的自然灾害等原因。
备用信号有源AC220V输出（201、202、203）;201为公共端（3极时，零线输入），202为电源指示，203为合闸指示。 退换产品时，请提供有关故障情况的详细说明。
b.标准型控制器二次接线说明；
常用信号有源AC220V输出（101、102、103）;101为公共端（3极时，零线输入），102为电源指示，103为合闸指示.备用信号有
源AC220V输出（201、202、203）;201为公共端（3极时，零线输入），202为电源指示，203为合闸指示，消防联动控制（301、
302）;301、302为DC24V消防信号电源输入，发电启停控制（401、402、403）;401为发电机启动无源触点输出，402为公共点，
403为发电机停止无源触点输出。
