HS11FH系列防护型开启式刀开关 HD11F系列防误型开启式刀开关

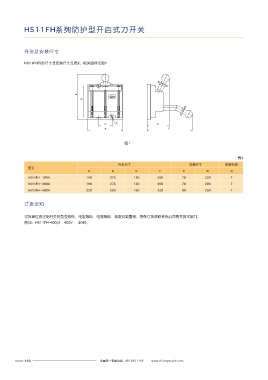

外形及安装尺寸 产品概述

HS11FH外形尺寸及安装尺寸见表2，相关图样见图1 本系列刀开关额定绝缘电压660V，额定频率50Hz,额定工作电压400V，额定工作电流200A至
1500A。主要用于低压成套设备中。在无负荷的情况下,用做分合电路及隔离电源之用。
产品符合：GB/T 14048.3 标准。

选型指南
B
铭牌
D
HD11 F 200 38 胶板 带锁
产品型号 开关类型 壳架电流 极数代号 底板类型 开关类型

C d E
无:不带锁与
A F
200 辅助开关。
开启式 400 38:三极, 胶板 带锁:开关
防误操作型
刀开关 600 板前接线 玻板 带锁和辅助
图1 1000 开关,一开
一闭。

表2
外形尺寸 安装尺寸 安装孔径
型号
A B E F C D d
HS11FH-100A 190 275 130 260 70 220 7
正常工作条件和安装条件
HS11FH-200A 190 275 130 260 70 220 7
HS11FH-400A 220 330 150 320 80 260 7
□ 海拔： 海拨高度不超2000m；
□ 周围空气温度： 周围空气温度不高于+40℃，不低于-5℃，且24小时平均温度不+35℃；
订货须知 □ 湿度： 空气相对湿度在周围空气温度+40℃时不大于50%，在较低的温度下可以有较高的相
对湿度。例如20℃时，相对湿度可达90%，并且要考虑由于温度变化而产生的凝露的消除。
订货单位须注明开关的型号规格、电压等级、电流等级、极数及数量等，特殊订货请联系我公司有关技术部门。 □ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)；
例如：HS11FH-400/3 400V 20台。 □ 无显著摇动和冲击振动的地方。

主要结构

200A、400A刀开关为单刀片，触头为两片接触铆合。合闸时靠触头的片状弹簧夹紧，以保证
触头压刀，600、1000、1500A为双刀片,外侧有片状弹簧压紧保证可靠地接触压力，刀片转
动部分，由弹簧性球面垫圈压紧。本系列刀开关的操作手柄，为中央盖板式结构，刀片直接固
定在绝缘盖板上，能够防止操作人员操作过程中触及隔离器的带电部分。在刀开关安装板面安
装有LX19K-B行程开关，由锁扣操作机构来控制行程开关触头状态。
本系列刀开关还具有锁扣机构，可通过锁扣机构进行锁定，使得刀开关不能断开操作，并能承
受短时冲击电流可产生的误动作。若进行断开操作时，需通过解锁机构进行解锁，解锁后方可
进行断开操作。
