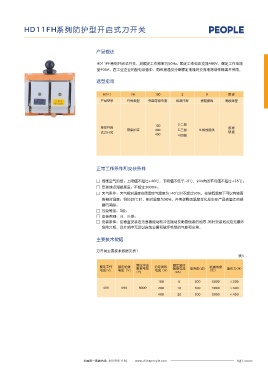

HD11F系列防误型开启式刀开关 HD11FH系列防护型开启式刀开关

主要技术数据 产品概述
表1
额定工作电压(V) 约定发热电流(A) 额定短时耐受电流有效值(kW) 标准动率因数 峰值与有效值之比 通电时间(s) HD11FH系列开启式开关，其额定工作频率为 50Hz，额定工作电压交流 400V，额定工作电流
至400A，在工业企业的配电设备中，用来接通及分断额定电流的交流电路或作隔离开关用。
200 10 0.3 1.7
400 20 0.3 2.0
选型指南
AC400 630 20 0.3 2.0 1
1000 25 0.25 2.1
HD11 FH 100 2 8 胶板
1500 32 0.25
产品型号 开关类型 壳架等级电流 极数代号 板前接线 底板类型
外形及安装尺寸

100 2:二极
单投开启 胶板
带保护罩 200 3:三极 8:板前接线
式刀开关 400 4:四极 玻板
B D
4-φ

C
M
E E F 正常工作条件和安装条件
A
□ 周围空气温度：上限值不超过+40℃，下限值不低于-5℃，24h内的平均值不超过+35℃；
图1 HD11F-200~1500/3 □ 安装地点海拔高度：不超过2000m；
表2 □ 大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高
的相对湿度；例如20℃时，相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝
外形尺寸(mm) 安装尺寸(mm)
额定工作电流(A) 露的消除；
A B E F M C D φ
□ 污染等级：3级；
200 190 210 70 155 M8 70 140 φ7
□ 安装类别：Ⅲ、Ⅳ类；
400 210 250 80 170 M12 80 190 φ7 □ 安装条件：应垂直安装在无显著摇动和冲击振动及雨雪侵袭的地方，同时安装地点应无爆炸
600 260 280 100 170 M16 100 140 φ9.5 危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
1000 310 310 120 200 2-M12 120 140 φ9.5
1500 340 330 130 220 4-M12 130 140 φ9.5 主要技术数据

刀开关主要技术数据见表1
表1
订货须知
额定冲击 额定短时
额定工作 额定绝缘 约定发热 机械寿命
订货时应注明产品型号，规格及其它要求。 电压(V) 电压（V） 耐受电压 电流（A） 耐受电流 电寿命(次) (次) 操作力(N)
(V)
（kA）
例：HD11F-400/3 8 台。
100 6 500 5000 ≤300
400 690 8000 200 10 500 5000 ≤300
400 20 300 5000 ≤400
