P. 134

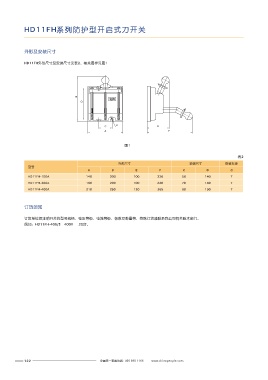

HD11FH系列防护型开启式刀开关 RDH5系列隔离开关
外形及安装尺寸 产品概述
HD11FH外形尺寸及安装尺寸见表2，相关图样见图1 RDH5(HGL)系列负荷隔离开关适用于交流50Hz,额定电压至400V以下,直流额定电压至440V
以下,额定电流为63A~3200A,在配电系统中做不频繁接通与分断电路及隔离电路用，其中
1000A以上开关只做电气隔离。
选型指南
B RDH5
铭牌 RDH5 C 400 3 J 400
D
产品名称 产品类型 壳架电流 极数代号 手柄辅助 约定发热电流
63
C d E Z1：双投 63、 100 无:柜内操作。 100
160
A F 转换隔离开 125、 160 J:柜外操作。 250
关，上下 200、 250 400
两路。 315、 400 3：三极 11：表示辅助开
隔离开关 Z2:双投转 500、 630 630
RDH5Z1 换隔离开关， 800、 1000 4：四极 关一开一闭。 1000
图1 左右两路。 1250、 1600 22:表示辅助开关 1250
R:熔断器式 2000、 2500 二开二闭。 1600
隔离开关。 3200 K:有可视窗口。 2000
表2 2500
3200
外形尺寸 安装尺寸 安装孔径
型号
A B E F C D d
HD11FH-100A 140 200 100 220 50 140 7
HD11FH-200A 190 200 100 220 70 140 7 正常工作条件和安装条件
HD11FH-400A 210 260 120 265 80 190 7
□ 海拔高度不超过2000米；
RDH5Z2
□ 环境温度不高于+40℃，不低于-5℃；
□ 空气相对湿度不大于90%；
订货须知
□ 无爆炸危险的介质，且介质无足以腐蚀金属和破坏绝缘的气体与尘埃；
□ 无显著摇动和冲击震动的地方；
订货单位须注明开关的型号规格、电压等级、电流等级、极数及数量等，特殊订货请联系我公司有关技术部门。
□ 无雨雪侵袭的环境。
例如：HD11FH-400/3 400V 20台。
注：若使用于环境温度范围不在-5℃~45℃时，应向制造厂说明。
主要技术数据
主要参数见下表
一常开一常闭 11 NO+NC 适用于RDH5(HGL)
二常开二常闭 22 2NO+2NC 适用于RDH5(HGL),RDH5(HGL)Z
8
额定绝缘电压UI:V 800 800 800 800 800 800 80000 800 800 800 800
机械寿命（次） 8000 8000 6000 5000 5000 5000 4000 4000 3000 2500 2500
额定短路接通能力Icm:kV 8 10 17 17 25 35 50 50 50 50 50
额定短路分断能力Icn:kV 5 6 10 10 13 18 25 25 25 25 25
