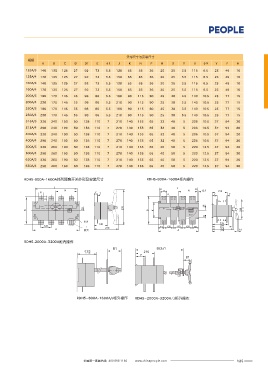

Page 137 - 二级配电选型手册 - 人民电器集团有限公司

RDH5系列隔离开关

外形与安装尺寸
外形尺寸与安装尺寸
RDH5-63 RDH5-100 规格
A B C D D1 E φL J K N P R S T U φX Y F H
125A/3 140 135 125 27 92 73 5.5 120 65 85 36 20 25 3.5 115 8.5 23 49 10
125A/4 170 135 125 27 92 73 5.5 150 65 85 36 20 25 3.5 115 8.5 23 49 10
160A/3 140 135 125 27 92 73 5.5 120 65 85 36 20 25 3.5 115 8.5 23 49 10
160A/4 170 135 125 27 92 73 5.5 150 65 85 36 20 25 3.5 115 8.5 23 49 10
200A/3 180 170 145 35 98 86 5.5 160 90 115 50 25 30 3.5 140 10.5 25 77 15
200A/4 230 170 145 35 98 86 5.5 210 90 115 50 25 30 3.5 140 10.5 25 77 15
250A/3 180 170 145 35 98 86 5.5 160 90 115 50 25 30 3.5 140 10.5 25 77 15
250A/4 230 170 145 35 98 86 5.5 210 90 115 50 25 30 3.5 140 10.5 25 77 15
315A/3 230 240 190 50 138 110 7 210 140 135 65 32 40 5 206 10.5 37 94 20
315A/4 290 240 190 50 138 110 7 270 140 135 65 32 40 5 206 10.5 37 94 20
400A/3 230 240 190 50 138 110 7 210 140 135 65 32 40 5 206 10.5 37 94 20
400A/4 290 240 190 50 138 110 7 270 140 135 65 32 40 5 206 10.5 37 94 20
28 500A/3 230 260 190 50 138 110 7 210 140 135 65 40 50 5 220 12.5 37 94 20
RDH5-125A~630A体列隔离开关外形及安装尺寸
500A/4 290 260 190 50 138 110 7 270 140 135 65 40 50 5 220 12.5 37 94 20
J Y φ4.5
65 50 R N T 630A/3 230 260 190 50 138 110 7 210 140 135 65 40 50 5 220 12.5 37 94 20
φ30
4×φ4.5 630A/4 290 260 190 50 138 110 7 270 140 135 65 40 50 5 220 12.5 37 94 20
φ30 25
50 B U K
100±1 48 RDH5-800A~1600A体列隔离开关外形及安装尺寸 RDH5-800A~1600A柜内操作
正面柜外操作安装孔
E 50
1、预断开辅助触点 4、手柄锁具滑动锁舌宽30mm P C J N R J N 12.5 210
2、端子护屏 5、带加长连轴的最小长度： A R Y T Y T
3、DIN轨道固定用的夹子 125±1
1-5 3-7
28
28 330
B B K 330
RDH5-125A~630柜内操作 柜外手柄座安装尺寸 11
J 4-8 2-6
R N 柜外操作安装底板 D1 28~30 120 140 239
294
240 71 120 120 120 60 329
A 放大 A 379 14
观察窗口
B U K
F RDH5-2000A~3200A柜内操作
81 552±1
P 172 210
A H 70 Y
81
RDH5-125A~630A/JK柜外操作

RDH5-800A~1600A/J柜外操作 RDH5-2000A~3200A/J柜外操作
