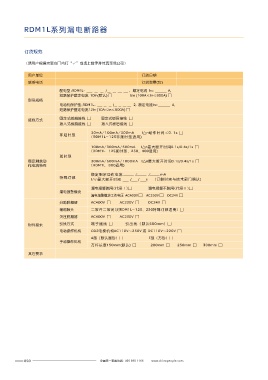

RDM1L系列漏电断路器 RDM1EL系列剩余电流动作断路器

订货规范 产品概述

（请用户根据需要在□内打“√”或填上数字并传真至我公司） RDM1EL系列电子式塑壳断路器(简称断路器) 适用于交流50Hz，额定电压400V，额定电流
,
63A至630A的三相四线中性点直接接地(TT)配电网络中。用于提供间接接触保护；防止因设
用户单位 订货日期 备绝缘损坏，产生接地故障电流而引起的火灾危险；并可用来分配电能及用于线路不频繁起
联系电话 订货数量(台) 动，保护线路、电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器是一体
式、多功能、可通讯、负荷电流可调的剩余电流动作断路器，符合智能电网管理的各项智能化
配电型:RDM1L- / , 额定电流 In= A, 要求，特别适用于城乡电网各级综合保护，是配合国家智能电网运行的首选产品。
短路保护整定电流 10In(默认) 5In (100A≤In≤800A) □□ 该断路器采用微处理控制器，具有三段保护特性，即过载长延时保护、短路短延时保护和短路
型号规格 瞬时，剩余电流动作保护、过压保护、欠压保护、三相不平衡、断相保护，各保护特性均可调
电动机保护型:RDM1L- / 2, 额定电流In= A,
短路保护整定电流12In (10A≤In≤800A) □ 整定，可以适应不同保护特性的要求。另外断路器还具有故障记录原因查询功能。
断路器具有隔离功能，符号：
固定式板前接线 □ 固定式板后接线 □
接线方式 断路器符合国标GB/T14048.2
插入式板前接线 □ 插入式板后接线 □ 本产品带RS485通讯MODBUS塑壳断路器通信规约；亦可按照客户要求，定制通讯规约。
30mA/100mA/300mA I△ n动作时间≤0.1s □
非延时型
(RDM1L-125非延时型适用) 选型指南
100mA/300mA/500mA I△n最大断开时间0.1s/0.4s/ 1s □ RDM1EL 250 H P 4 4 10 A 100~250A
(RDM1L-125延时型、250、400适用)
延时型 产品型号 壳架电流 分断能力 操作方式 极数 脱扣方式 附件 零线型式代号 电流
额定剩余动 300mA/500mA/1000mA I△n最大断开时间0.1s/0.4s/ 1s □
作电流特性 (RDM1L-800适用)
100 250A~
额定剩余动作电流 / / mA 电子式剩 250A 手柄直接操
特殊订做 400A M:较高型 作无代号： 10 A型 160~400A
I n最大断开时间 / / s△ (订做时需与技术部门确认) 余电流动 4:四极 4:电子式
630A H:高分段型 P:电动操作 40 B型 252~630A
作断路器
漏电报警跳闸(代号Ⅰ)□ 漏电报警不跳闸(代号Ⅱ)□ 800A Z:转动手柄
漏电报警模块 320~800A
漏电报警模块工作电压 AC400V AC230V DC24V
分励脱扣器 AC400V □ AC230V □ DC24V □
辅助触头 二常开二常闭(对RDM1L-125、250特殊订做适用) □
注：零线型式代号
欠压脱扣器 AC400V □ AC230V □
附件要求 引线方式 端子接线 □ 引出线（默认500mm）□ 代号 说明
电动操作机构 CD2电操机构AC110V～230V 或 DC110V～220V □ A型 N级不安装过流脱扣器，且N级始终接通，不与其他级一起合分
B型 N级不安装过流脱扣器，且N级与其他三级一起合分（N级先合后分）
A型（默认圆形）□ F型（方形）□
手动操作机构
方杆长度150mm(默认) □ 200mm □ 250mm □ 300mm □
正常工作条件和安装条件
其它要求
□ 安装地点的海拔高度：不超过2000m；
□ 周围空气温度不超过 +55 ℃,且其24h内的平均温度值不超过+35℃。周围空气温度的下限
为-2℃；
□ 最高温度：+40℃时，空气的相对湿度不超过20%，在较低的温度下可以允许有较高的相对
湿度，例如20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施；
□ 污染等级：3级；
□ 断路器主电路的安装类别：Ⅲ类,不接至主电路的辅助电路和控制电路安装类别为Ⅱ；
□ 断路器安装电磁环境：A。
