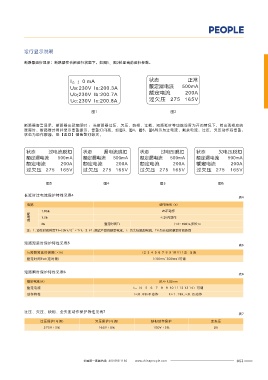

RDM1EL系列剩余电流动作断路器

面板结构简介 运行显示说明

断路器运行显示：断路器在合闸运行状态下，如图1、图2轮显当前运行参数。

液晶屏显示 I△ : 0 mA 状态 正常
Ua:230V Ia:200.3A 额定漏电流 500mA
Ub:230V Ib:200.7A 额定电流 200A
Uc:230V Ic:200.8A 过欠压 275 165V
通讯、分励接口
图1 图2
脱扣按钮

断路器告警显示、断路器出现故障时 ：当断路器过压、欠压、缺相、过载、短路延时等功能设置为开的情况下，若出现相应的
故障时，断路器分闸并显示告警提示，告警灯闪亮。如图3，图4，图5，图6所示为过电流，剩余电流，过压，欠压动作后告警，
状态为动作原因，按【返回】键告警灯熄灭。

状态指示
告警指示
通信指示 状态 过电流脱扣 状态 漏电流脱扣 状态 过电压脱扣 状态 欠电压脱扣
额定漏电流 500mA 额定漏电流 500mA 额定漏电流 500mA 额定漏电流 500mA
额定电流 200A 额定电流 200A 额定电流 200A 额定电流 200A
过欠压 275 165V 过欠压 275 165V 过欠压 275 165V 过欠压 275 165V
按键说明

断路器具有【菜单】、【 】、【 】、【返回】、【试验】五个按键。快捷按键定义如下： 图3 图4 图5 图6
【菜单】进入主菜单，设置过程中做确认键使用
【 】增大参数设置界面的参数值 长延时过电流保护特性见表4 表4
【 】减小参数设置界面的参数值
【返回】设置过程中做返回用，工作界面下，为异常状态清除功能 电流 动作时间 (s)
【试验】在工作界面时，测试漏电流检测回路是否正常脱扣 1.05IR 2h不动作
配
【菜单】+【返回】参数设置界面时，可快速保存修改的参数值 电 1.3IR ≤2h内动作
用
2IR 整定时间TR (12~100)s,步长1s
2
指示灯说明 注：1. 动作时间符合T1=(2Ir1/I) ×Tr1; 2. Ir1:测试产品的整定电流。I：为实际施加电流。TrI:为长延时整定时间系数

□ 状态指示灯：断路器正常工作时，指示灯闪亮。 短路短延时保护特性见表5
表5
□ 告警指示灯：断路器出现故障，并告警时，指示灯闪亮，按【返回】键告警灯熄灭。
□ 通信指示灯：断路器接收到完整的数据帧时，指示灯闪烁一次。 Ir2短路短延时倍数(×In) （2 3 4 5 6 7 8 9 10 11 12）可调
整定时间Tsd(定时限) （(60ms~300ms)可调
外部接线端子见表3
表3
短路瞬时保护特性见表6 表6
RS485 分励
NC 额定电流(A)
B A 短接分闸 (0.4~1.0)Inm
1 2 3 4 5 6 7 整定电流 Ii=（4 5 6 7 8 9 10 11 12 13 14）可调
动作特性 I≤0.85Ii不动作 I≥1.15Ii,≤0.2s动作

过压、欠压、缺相、全失压动作保护特性见表7
表7
过压保护(可调) 欠压保护(可调) 缺相动作保护 全失压
275V±5% 165V±5% 100V±5% 0V
