RDM1EL系列剩余电流动作断路器

主要技术指标 外形及安装尺寸

断路器的主要技术数据见表8 B
表8
型号 RDM1EL-250 RDM1EL-400 RDM1EL-630/800
壳架电流Inm(A) 250 400 630、800 L1 φd H3
分断能力级别 M H M H M H
额定电流In(A) 100~250A 160~400A 252~630A、320 800A~ H2
额定工作电压Ue(V) AC400 1 3 5 N
E
额定绝缘电压Ui(V) 800 1000
额定冲击耐受电压Uimp(V) 8000
额定极限短路分断能力Icu(kA) 50 85 65 85 65 85 F C A L2 L
额定运行短路分断能力Ics(kA) 35 50 50 65 50 65
额定短时耐受电流Icw(kA) 10/1s
适用级数 4P或3P+N
选择性类别 B类 2 4 N
额定剩余动作电流I△ (mA)n 50/100/150/200/300/400/500/600/800/1000
额定剩余不动作电流 △ (mA)I no I no=50%I n△ △ D H1
额定极限不驱动时间(S) 0.1/0.2/0.3/0.5
H
I n/2I n/5I n/10I n,分断时间△ △ △ △ 0.6/0.5/0.5/0.5(s)
W1
额定剩余短路接通分断能力(kA) I△m =25 %Icu
W
飞弧距离(mm) 50 100 W2
操作性能 通电1000次，不通电7000次 通电1000次，不通电4000次 通电500次，不通电2500次

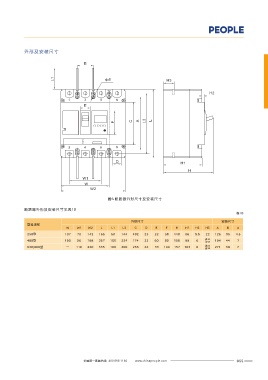

图6 断路器外形尺寸及安装尺寸
分励脱扣器 ○ ○ ○
辅助触头 ○ ○ ○ 断路器外形及安装尺寸见表10
表10
报警触头 ○ ○ ○
外形尺寸 安装尺寸
电动操作机构 ○ ○ ○ 型号规格
W W1 W2 L L1 L2 C D E F H H1 H2 H3 A B d
手动操作机构 ○ ○ ○
250型 107 70 142 165 50 144 102 23 22 58 110 86 5.5 22 126 35 4.5
400型 150 96 198 257 100 224 174 33 60 89 150 99 6 进40 194 44 7
出38
进32
环境温度变化的降容系数见表9 630/800型 116 240 335 100 300 255 44 55 100 157 103 6 出48 271 58 7
表9
降容系数 环境温度
+40℃ +45℃ +50℃ +55℃ +60℃
型号
RDM1EL-250 1In 0.96ln 0.91ln 0.87ln 0.75ln
RDM1EL-400 1In 0.94ln 0.87ln 0.81ln 0.74ln
RDM1EL-800 1In 0.88ln 0.83ln 0.79ln 0.72ln
